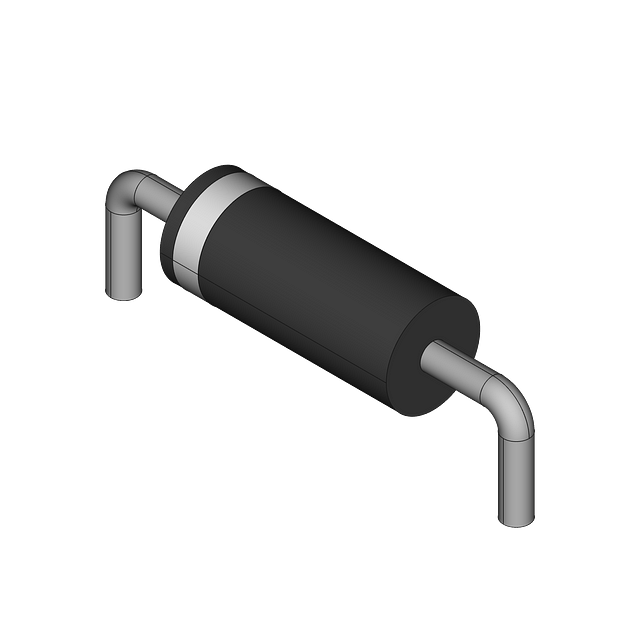

图片仅供参考
详细数据请看参考数据手册
- 型号： SA11AG
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SA11AG由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SA11AG价格参考。ON SemiconductorSA11AG封装/规格：未分类， 暂无。您可以下载SA11AG参考资料、Datasheet数据手册功能说明书，资料中有SA11AG 详细功能的应用电路图电压和使用方法及教程。
SA11AG 是安森美（ON Semiconductor）推出的单向TVS（瞬态电压抑制）二极管，额定反向关断电压（Vrwm）为11V，击穿电压（Vbr）典型值约12.2V，峰值脉冲功率（10/1000μs波形）达400W。其主要应用场景包括： - 电源输入端口保护：用于USB接口、DC电源适配器输入、工业控制板等12V系统中，吸收浪涌（如IEC 61000-4-5雷击感应浪涌）及ESD（IEC 61000-4-2 ±15kV空气放电），防止后级LDO、MCU或PMIC损坏。 - 通信与数据接口防护：适用于RS-232/RS-485总线、CAN总线（配合共模扼流圈）、传感器信号线等低速模拟/数字信号路径，提供快速响应（<1ns钳位）和低漏电流（<1μA @ Vrwm），避免干扰正常信号。 - 汽车电子辅助应用：虽非AEC-Q200认证型号，但在非关键车载设备（如后装行车记录仪、OBD-II扩展模块、LED灯驱动电源）中，可防护负载突降（Load Dump）初期尖峰及抛负载引起的过压。 - 消费类电子：用于机顶盒、安防摄像头、智能家电的12V供电或I/O接口，兼顾成本与可靠性。 注意：SA11AG为单向器件，仅适用于直流偏置明确的正向供电线路；若用于交流或双向信号，需选用双向TVS（如SAC11AG）或桥式配置。设计时应确保PCB布局短而宽，并就近接地以发挥最佳保护性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 11VWM 18.2VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SA11AG |
| PCN设计/规格 | |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MiniMosorb™ |
| 不同频率时的电容 | - |
| 供应商器件封装 | DO-15 |
| 功率-峰值脉冲 | 500W |
| 包装 | 散装 |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-204AC，DO-15，轴向 |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 1,000 |
| 电压-击穿（最小值） | 12.2V |
| 电压-反向关态（典型值） | 11V |
| 电压-箝位（最大值）@Ipp | 18.2V |
| 电流-峰值脉冲(10/1000µs) | 27.4A （8/20µs） |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
