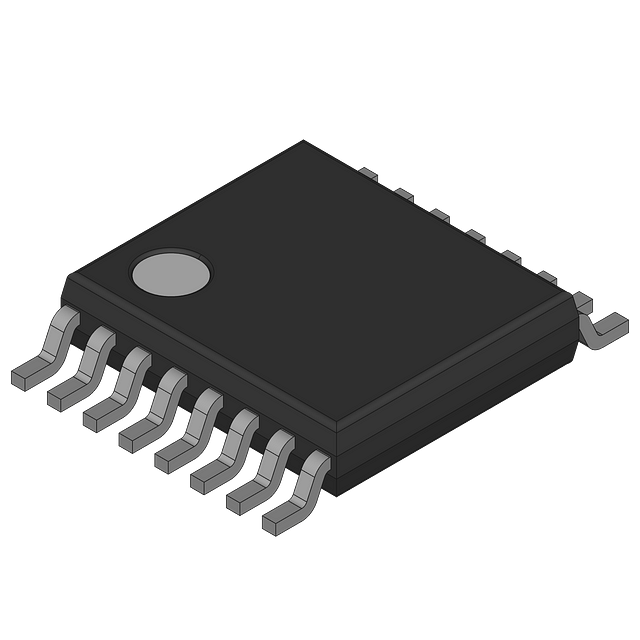

图片仅供参考
详细数据请看参考数据手册
- 型号： S9S08SG4E2VTG
- 制造商： Freescale Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供S9S08SG4E2VTG由Freescale Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 S9S08SG4E2VTG价格参考。Freescale SemiconductorS9S08SG4E2VTG封装/规格：未分类， 暂无。您可以下载S9S08SG4E2VTG参考资料、Datasheet数据手册功能说明书，资料中有S9S08SG4E2VTG 详细功能的应用电路图电压和使用方法及教程。
S9S08SG4E2VTG 是 NXP（原飞思卡尔）推出的超低功耗、高性价比的8位微控制器（MCU），基于S08内核，主频最高10 MHz，内置4 KB Flash、512 B RAM、EEPROM仿真功能，并集成丰富的外设（如SCI、SPI、I²C、ADC、PWM、键盘中断等）。其典型应用场景包括： - 小家电控制：如电饭煲、电磁炉、电风扇、空气净化器等，用于人机交互（按键/LED显示）、电机调速（PWM驱动直流或单相交流电机）及温度/电压采样（10位ADC）； - 工业传感器节点：在低成本、低功耗要求的现场监测设备中，实现数据采集（温湿度、电流/电压）、本地逻辑判断与RS-485/UART通信； - 电动工具与安防配件：如充电式螺丝刀、门磁传感器、红外探测器等，利用其宽工作电压（2.7–5.5 V）、高抗干扰性及低功耗待机模式（<1 µA），延长电池寿命； - 汽车电子辅助模块：符合AEC-Q100 Grade 3标准（-40°C ~ 85°C），适用于车灯控制、座椅调节开关、雨刷延时模块等非安全关键型车身应用； - 教育与DIY开发：因引脚少（16-pin TSSOP封装）、开发工具成熟（CodeWarrior/S08 IDE + DEMO板），常用于嵌入式教学及快速原型验证。 该器件不适用于复杂实时系统或高算力需求场景，但凭借成本低、稳定性好、易于量产，在中低端智能控制领域具有广泛应用价值。
| 参数 | 数值 |
| A/D位大小 | 10 bit |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC MCU 8BIT 4KB FLASH 16TSSOP8位微控制器 -MCU UC W/ 4K 0.25UM SGF |
| EEPROM容量 | - |
| 产品分类 | 嵌入式 - 微控制器集成电路 - IC |
| I/O数 | 12 |
| 品牌 | Freescale Semiconductor |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 嵌入式处理器和控制器,微控制器 - MCU,8位微控制器 -MCU,Freescale Semiconductor S9S08SG4E2VTGS08 |
| 数据手册 | |
| 产品型号 | S9S08SG4E2VTG |
| PCN设计/规格 | http://cache.freescale.com/files/shared/doc/pcn/PCN15951.htm |
| RAM容量 | 256 x 8 |
| 产品种类 | 8-bit MCUs |
| 供应商器件封装 | 16-TSSOP |
| 包装 | 管件 |
| 单位重量 | 62.200 mg |
| 可用A/D通道 | 12 |
| 可编程输入/输出端数量 | 16 |
| 商标 | Freescale Semiconductor |
| 处理器系列 | S08SG |
| 外设 | LVD，POR，PWM，WDT |
| 安装风格 | SMD/SMT |
| 定时器数量 | 2 |
| 封装 | Tube |
| 封装/外壳 | 16-TSSOP（0.173"，4.40mm 宽） |
| 封装/箱体 | TSSOP-16 |
| 工作温度 | -40°C ~ 105°C |
| 工作电源电压 | 2.7 V to 5.5 V |
| 工厂包装数量 | 96 |
| 振荡器类型 | 内部 |
| 接口类型 | I2C, SCI, SPI |
| 数据RAM大小 | 256 B |
| 数据Ram类型 | RAM |
| 数据总线宽度 | 8 bit |
| 数据转换器 | A/D 8x10b |
| 最大工作温度 | + 105 C |
| 最大时钟频率 | 40 MHz |
| 最小工作温度 | - 40 C |
| 标准包装 | 2,496 |
| 核心 | HCS08 |
| 核心处理器 | S08 |
| 核心尺寸 | 8-位 |
| 片上ADC | Yes |
| 电压-电源(Vcc/Vdd) | 2.7 V ~ 5.5 V |
| 电源电压-最大 | 5.8 V |
| 电源电压-最小 | - 0.3 V |
| 程序存储器大小 | 4 kB |
| 程序存储器类型 | Flash |
| 程序存储容量 | 4KB（4K x 8） |
| 系列 | S08SG |
| 输入/输出端数量 | 16 I/O |
| 连接性 | I²C， LIN， SCI， SPI |
| 速度 | 40MHz |
