Datasheet下载- 型号： S9S08DZ96F2VLL
- 制造商： Freescale Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供S9S08DZ96F2VLL由Freescale Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 S9S08DZ96F2VLL价格参考。Freescale SemiconductorS9S08DZ96F2VLL封装/规格：未分类， 暂无。您可以下载S9S08DZ96F2VLL参考资料、Datasheet数据手册功能说明书，资料中有S9S08DZ96F2VLL 详细功能的应用电路图电压和使用方法及教程。
S9S08DZ96F2VLL 是恩智浦（NXP USA Inc.）推出的基于S08内核的8位微控制器，属于ColdFire®/S08系列，主要面向汽车电子和工业控制等高可靠性应用。其典型应用场景包括： - 车身电子系统：如车窗升降控制、门锁模块、灯光控制（前后灯、转向灯）、雨刷控制等，得益于其AEC-Q100 Grade 2车规认证（工作温度−40°C ~ +105°C）、内置CAN/LIN通信接口及高抗干扰能力。 - 电机控制子系统：用于小型直流电机或步进电机的驱动管理，例如座椅调节、后视镜折叠、HVAC风门控制等，支持PWM输出、ADC采样及故障保护机制。 - 传感器信号调理与数据采集：集成10位ADC、比较器、定时器及SPI/I²C/CAN/LIN多协议接口，适用于压力、温度、位置等车载传感器的本地处理与通信中继。 - 低成本车载诊断（OBD）相关模块：如LIN从节点、CAN网关桥接单元或故障指示单元（如仪表盘警示灯驱动）。 该芯片采用LQFP-64封装（VLL后缀），主频最高40 MHz，内置96 KB Flash、6 KB RAM，支持EEPROM仿真，并具备丰富的片上外设（如BDM调试接口、CRC模块、低功耗模式），兼顾功能完整性与成本敏感性，广泛应用于对安全性、可靠性和长期供货有要求的入门级汽车电子模块中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MCU 8BIT 96KB FLASH 100LQFP |
| EEPROM容量 | 2K x 8 |
| 产品分类 | 嵌入式 - 微控制器 |
| I/O数 | 87 |
| 品牌 | Freescale Semiconductor |
| 数据手册 | |

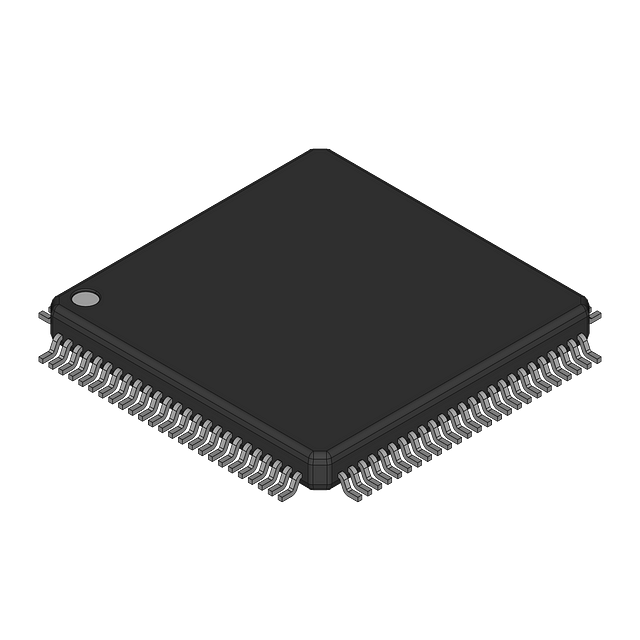

| 产品图片 |
|
| 产品型号 | S9S08DZ96F2VLL |
| PCN设计/规格 | http://cache.freescale.com/files/shared/doc/pcn/PCN16253.htm |
| RAM容量 | 6K x 8 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | S08 |
| 供应商器件封装 | 100-LQFP（14x14） |
| 包装 | 托盘 |
| 外设 | LVD，POR，PWM，WDT |
| 封装/外壳 | 100-LQFP |
| 工作温度 | -40°C ~ 105°C |
| 振荡器类型 | 外部 |
| 数据转换器 | A/D 24x12b |
| 标准包装 | 900 |
| 核心处理器 | S08 |
| 核心尺寸 | 8-位 |
| 电压-电源(Vcc/Vdd) | 2.7 V ~ 5.5 V |
| 程序存储器类型 | 闪存 |
| 程序存储容量 | 96KB（96K x 8） |
| 连接性 | CAN， I²C， LIN， SCI， SPI |
| 速度 | 40MHz |
