Datasheet下载- 型号： S8006L
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供S8006L由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 S8006L价格参考。LittelfuseS8006L封装/规格：未分类， 暂无。您可以下载S8006L参考资料、Datasheet数据手册功能说明书，资料中有S8006L 详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的 S8006L 是一款硅控整流器（SCR），属于晶闸管的一种，常用于中高功率的交流电控制应用。该器件具有800V的反向重复峰值电压和6A的通态电流能力，适用于需要可靠开关与过压保护的电路。 S8006L 典型的应用场景包括家用电器中的交流电机控制，如洗衣机、电风扇和空调的调速电路；也广泛用于照明控制系统，例如调光器和交流电源开关模块。此外，它在工业自动化设备中作为固态继电器的核心元件，实现无触点开关功能，提高系统寿命与稳定性。 由于其具备较高的电压和电流耐受能力，S8006L 还可用于电源保护装置，如过压保护电路和浪涌抑制器，在电网波动或雷击等异常情况下快速响应，保护后级电子元件。同时，它也适用于小型电动工具、加热控制设备以及各类交流电源控制模块。 S8006L 采用TO-220封装，散热性能良好，便于安装在散热片上，适合紧凑型功率设计。其高可靠性与耐用性使其在消费电子、工业控制和电力管理领域得到广泛应用。总体而言，S8006L 是一款适用于中等功率交流开关与控制的高性能SCR器件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | SCR ISOLATED 800V 6A TO-220ABSCR 6A 800V |
| 产品分类 | SCR - 单个分离式半导体 |
| GateTriggerCurrent-Igt | 15 mA |
| GateTriggerVoltage-Vgt | 1.5 V |
| 品牌 | Littelfuse |
| 产品手册 | |

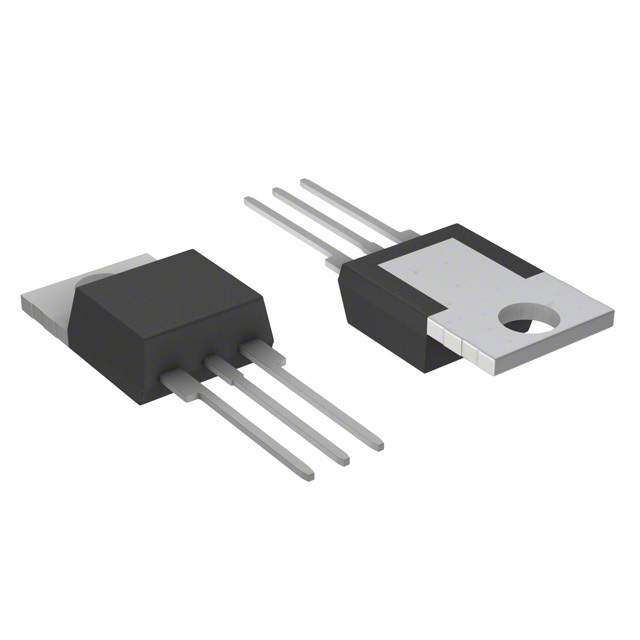

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,SCR,Littelfuse S8006L- |
| 数据手册 | |
| 产品型号 | S8006L |
| SCR类型 | 标准恢复型 |
| 不重复通态电流 | 100 A |
| 产品种类 | SCR |
| 供应商器件封装 | TO-220 隔离的标片 |
| 保持电流Ih最大值 | 30 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 0.01 mA |
| 包装 | 散装 |
| 商标 | Littelfuse |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Bulk |
| 封装/外壳 | TO-220-3 隔离片 |
| 封装/箱体 | TO-220 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 500 |
| 开启状态RMS电流-ItRMS | 6 A |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 栅极触发电压-Vgt | 1.5 V |
| 栅极触发电流-Igt | 15 mA |
| 标准包装 | 500 |
| 正向电压下降 | 1.6 V |
| 电压-断态 | 800V |
| 电压-栅极触发(Vgt)（最大值） | 1.5V |
| 电压-通态(Vtm)（最大值） | 1.6V |
| 电流-不重复浪涌50、60Hz(Itsm) | 83A，100A |
| 电流-保持(Ih)（最大值） | 30mA |
| 电流-断态（最大值） | 10µA |
| 电流-栅极触发(Igt)（最大值） | 15mA |
| 电流-通态(It(AV))（最大值） | 3.8A |
| 电流-通态(It(RMS))（最大值） | 6A |
| 系列 | Sxx06x |
| 额定重复关闭状态电压VDRM | 800 V |
