Datasheet下载- 型号： S6010LS2
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供S6010LS2由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 S6010LS2价格参考。LittelfuseS6010LS2封装/规格：未分类， 暂无。您可以下载S6010LS2参考资料、Datasheet数据手册功能说明书，资料中有S6010LS2 详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的晶闸管型号 S6010LS2 属于标准恢复型硅控整流器（SCR），广泛应用于交流电源控制领域。该器件额定电压为600V，额定平均通态电流为10A，具有较高的浪涌电流承受能力，适用于需要可靠开关和过载保护的电路。 S6010LS2 常用于家用电器中的电机控制，如洗衣机、电风扇和空调的调速电路；也广泛应用于照明控制系统，如调光器和电阻性负载的相位控制。此外，它在工业控制设备中用于加热控制、电磁阀驱动、小型电动工具的功率调节等场景。 由于其具备良好的热稳定性和坚固的封装结构（通常为TO-220或类似封装），S6010LS2 能在较恶劣的电气环境中稳定工作，适合需要高可靠性和长寿命的中低功率交流控制系统。同时，该器件常配合过压保护元件（如压敏电阻）和触发电路（如DIAC）使用，构成完整的交流开关模块。 总之，S6010LS2 主要应用于中小功率交流负载的开关与相位控制，常见于消费电子、工业自动化和电力管理设备中，是一种经济、可靠的通用型SCR解决方案。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | SCR SENS 600V 10A ISO TO-220SCR 10A 600V Sensing |
| 产品分类 | SCR - 单个分离式半导体 |
| GateTriggerCurrent-Igt | 200 uA |
| GateTriggerVoltage-Vgt | 0.8 V |
| 品牌 | Littelfuse |
| 产品手册 | |

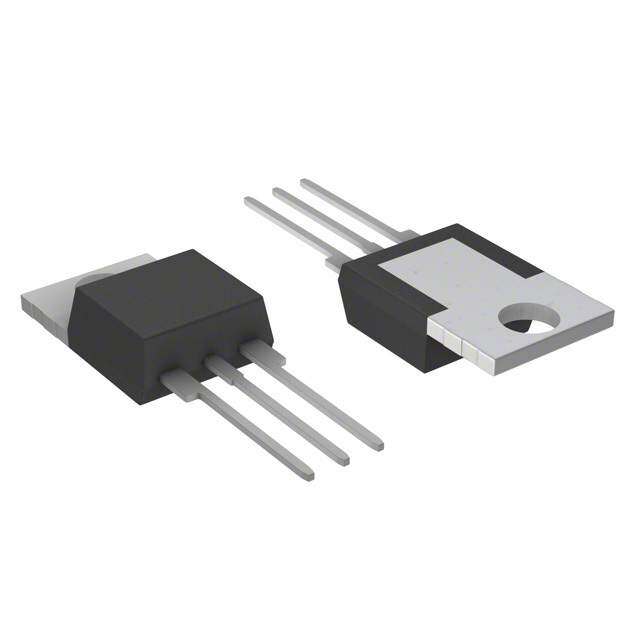

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,SCR,Littelfuse S6010LS2- |
| 数据手册 | |
| 产品型号 | S6010LS2 |
| SCR类型 | 灵敏栅极 |
| 不重复通态电流 | 100 A |
| 产品种类 | SCR |
| 供应商器件封装 | TO-220 隔离的标片 |
| 保持电流Ih最大值 | 6 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 0.005 mA |
| 其它名称 | F5308 |
| 包装 | 散装 |
| 商标 | Littelfuse |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Bulk |
| 封装/外壳 | TO-220-3 隔离片 |
| 封装/箱体 | TO-220 |
| 工作温度 | -40°C ~ 110°C |
| 工厂包装数量 | 500 |
| 开启状态RMS电流-ItRMS | 10 A |
| 最大工作温度 | + 110 C |
| 最大栅极峰值反向电压 | 1 V |
| 最小工作温度 | - 40 C |
| 栅极触发电压-Vgt | 0.8 V |
| 栅极触发电流-Igt | 200 uA |
| 标准包装 | 500 |
| 正向电压下降 | 1.6 V |
| 电压-断态 | 600V |
| 电压-栅极触发(Vgt)（最大值） | 800mV |
| 电压-通态(Vtm)（最大值） | 1.6V |
| 电流-不重复浪涌50、60Hz(Itsm) | 83A，100A |
| 电流-保持(Ih)（最大值） | 6mA |
| 电流-断态（最大值） | 5µA |
| 电流-栅极触发(Igt)（最大值） | 200µA |
| 电流-通态(It(AV))（最大值） | 6.4A |
| 电流-通态(It(RMS))（最大值） | 10A |
| 系列 | Sxx10xSx |
| 额定重复关闭状态电压VDRM | 600 V |
