Datasheet下载- 型号： S4X8TS1RP
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供S4X8TS1RP由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 S4X8TS1RP价格参考。LittelfuseS4X8TS1RP封装/规格：未分类， 暂无。您可以下载S4X8TS1RP参考资料、Datasheet数据手册功能说明书，资料中有S4X8TS1RP 详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的晶闸管 SCR 型号 S4X8TS1RP 主要应用于交流电源控制和电力调节场景。该器件为高电压、大电流可控硅整流器，具备良好的热稳定性和浪涌电流承受能力，适用于工业控制、家用电器及电源管理系统中。 典型应用场景包括：交流电机控制（如电钻、洗衣机等电动工具和家电中的速度调节）、照明调光系统（如白炽灯或卤素灯的亮度调节）、加热控制设备（如电炉、烘干机中的温度调控）以及固态继电器（SSR）中作为开关元件。此外，S4X8TS1RP 也可用于过压保护电路和电源开关装置，在需要可靠通断交流负载的场合发挥关键作用。 其封装设计便于散热安装，适合在较恶劣的电气环境中稳定运行。由于具备较高的反向重复峰值电压（VRRM）和通态电流能力，该型号广泛用于120V至240V交流电网下的中功率控制应用。总体而言，S4X8TS1RP 是一种可靠性高、响应速度快的功率控制器件，适用于对安全性和耐久性要求较高的消费电子与工业设备中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | SCR SEN 400V .8A 5 UA SOT223 TRSCR Sen SCR 400V .8A 5uA |
| 产品分类 | SCR - 单个分离式半导体 |
| GateTriggerCurrent-Igt | 5 uA |
| GateTriggerVoltage-Vgt | 0.8 V |
| 品牌 | Littelfuse |
| 产品手册 | |

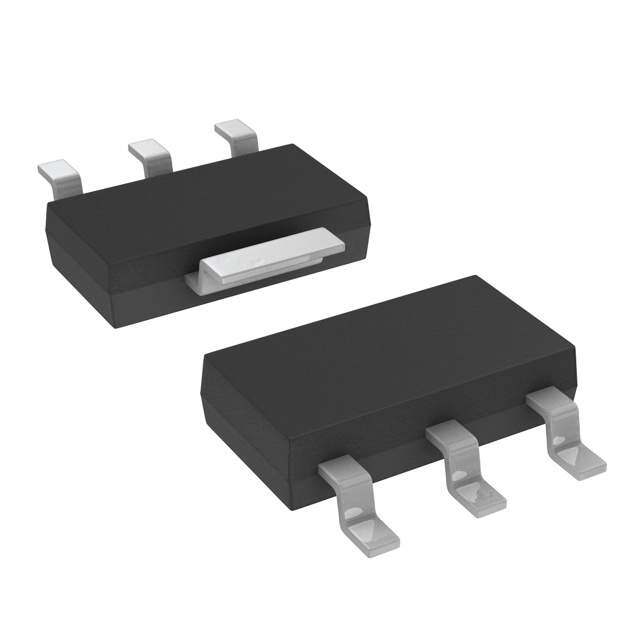

| 产品图片 |
|
| rohs | 符合RoHS不受无铅要求限制 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,SCR,Littelfuse S4X8TS1RP- |
| 数据手册 | |
| 产品型号 | S4X8TS1RP |
| SCR类型 | 灵敏栅极 |
| 产品种类 | SCR |
| 供应商器件封装 | SOT-223 |
| 保持电流Ih最大值 | 5 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 0.003 mA |
| 包装 | 带卷 （TR） |
| 商标 | Littelfuse |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | TO-261-4，TO-261AA |
| 封装/箱体 | SOT-223 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 1000 |
| 开启状态RMS电流-ItRMS | 0.8 A |
| 最大工作温度 | + 125 C |
| 最大栅极峰值反向电压 | 5 V |
| 最小工作温度 | - 40 C |
| 栅极触发电压-Vgt | 0.8 V |
| 栅极触发电流-Igt | 5 uA |
| 标准包装 | 1,000 |
| 正向电压下降 | 1.7 V |
| 电压-断态 | 400V |
| 电压-栅极触发(Vgt)（最大值） | 800mV |
| 电压-通态(Vtm)（最大值） | 1.7V |
| 电流-不重复浪涌50、60Hz(Itsm) | 8A，10A |
| 电流-保持(Ih)（最大值） | 5mA |
| 电流-断态（最大值） | 3µA |
| 电流-栅极触发(Igt)（最大值） | 5µA |
| 电流-通态(It(AV))（最大值） | 510mA |
| 电流-通态(It(RMS))（最大值） | 800mA |
| 系列 | SxX8xSx |
| 额定重复关闭状态电压VDRM | 400 V |
