Datasheet下载- 型号： RW3R5EAR200JT
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW3R5EAR200JT由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW3R5EAR200JT价格参考。OhmiteRW3R5EAR200JT封装/规格：未分类， 暂无。您可以下载RW3R5EAR200JT参考资料、Datasheet数据手册功能说明书，资料中有RW3R5EAR200JT 详细功能的应用电路图电压和使用方法及教程。
Ohmite品牌的RW3R5EAR200JT是一款高功率、厚膜片式电阻器（表面贴装型），额定功率达3.5W，阻值为0.200Ω（200mΩ），精度±5%（J级），封装尺寸为2512（6.35×3.2mm）。其低阻值、高功率及宽温运行（-55℃～+155℃）特性，使其专用于电流检测与功率管理场景。 典型应用场景包括： 1. 电流检测/采样：在开关电源（SMPS）、DC-DC转换器、电机驱动或电池管理系统（BMS）中，串联于回路低端（如MOSFET源极侧），通过检测毫伏级压降实现精确电流监控； 2. 过流保护电路：配合运放或专用电流检测IC（如INAxx系列），提供快速响应的电流反馈信号，触发限流或关断保护； 3. 工业电源与LED驱动：在大电流恒流输出电路中，作为高可靠性采样元件，兼顾散热性与长期稳定性； 4. 汽车电子（AEC-Q200兼容型号适用）：用于车载充电机（OBC）、车身控制模块等需耐高温、抗振动的场景（需确认具体批次是否通过AEC-Q200认证）。 该器件采用端接镀锡铜合金电极，支持回流焊工艺，具备良好脉冲耐受能力与低TCR（典型±200ppm/℃），适合高可靠性要求的中大功率应用。注意PCB布局时应保证足够铜箔面积以利散热，并避免邻近热源。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.2 OHM 3.5W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

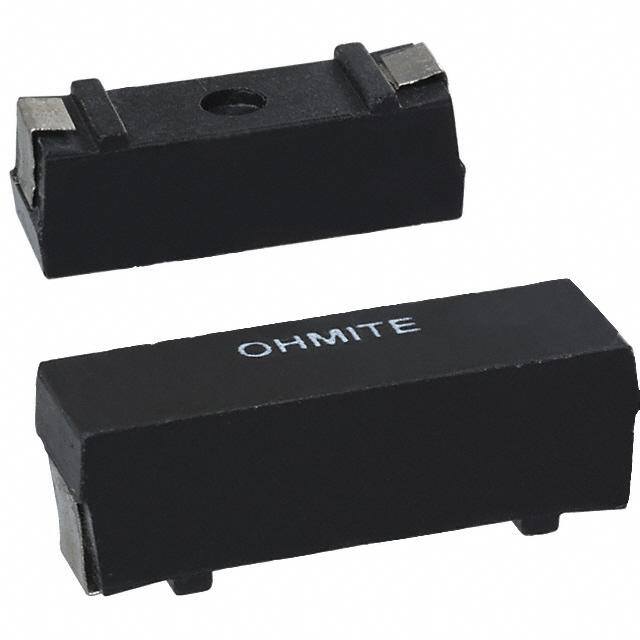

| 产品图片 |
|
| 产品型号 | RW3R5EAR200JT |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 供应商器件封装 | SMD J 引线，凹陷型 |
| 其它名称 | RW3R5EAR200JTR |
| 功率(W) | 3.5W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.811" 长 x 0.273" 宽（20.60mm x 6.93mm） |
| 容差 | ±5% |
| 封装/外壳 | 8127 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 750 |
| 温度系数 | ±90ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.2 |
| 端子数 | 2 |
| 高度 | 0.278"（7.06mm） |
