Datasheet下载- 型号： RW3R0DBR010JET
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW3R0DBR010JET由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW3R0DBR010JET价格参考。OhmiteRW3R0DBR010JET封装/规格：未分类， 暂无。您可以下载RW3R0DBR010JET参考资料、Datasheet数据手册功能说明书，资料中有RW3R0DBR010JET 详细功能的应用电路图电压和使用方法及教程。
Ohmite品牌的RW3R0DBR010JET是一款高精度、高可靠性片式电阻器（表面贴装型），其关键参数为：阻值10 mΩ（0.01 Ω）、额定功率3 W、精度±5%（J级）、温度系数±200 ppm/℃，采用宽体厚膜结构，具备低电感、强脉冲耐受与良好散热能力。 该型号主要应用于对电流检测精度和功率承载要求较高的场景，典型用途包括： - 电源系统中的高精度电流采样：如开关电源（AC/DC、DC/DC）的次级侧电流监测、电池充放电管理（BMS）中的毫欧级分流检测； - 工业电机驱动与逆变器：用于IGBT或MOSFET桥臂的相电流实时反馈，支持过流保护与闭环控制； - LED恒流驱动电路：作为LED串电流设定电阻，兼顾低阻值与功率裕量； - 汽车电子：符合AEC-Q200基础可靠性要求（需确认具体批次认证），适用于车载DC-DC转换器、EPS（电动助力转向）电流传感等严苛环境。 其10 mΩ超低阻值与3 W额定功率的组合，使其在大电流（可达数十安培）、低功耗损耗前提下保持稳定温升，优于常规0402/0603小封装电阻，特别适合空间受限但需兼顾散热与精度的SMT布局。注意PCB设计时应配合加宽焊盘与覆铜散热，以充分发挥其功率性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.01 OHM 3W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

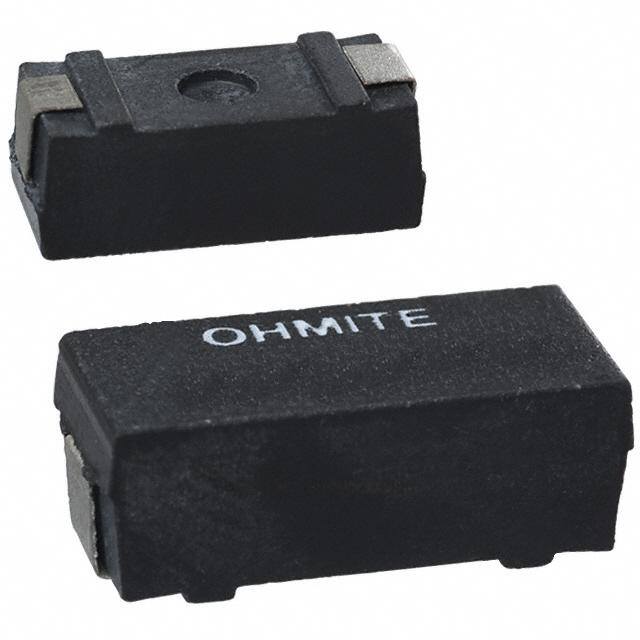

| 产品图片 |
|
| 产品型号 | RW3R0DBR010JET |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 供应商器件封装 | SMD J 引线，凹陷型 |
| 其它名称 | RW3R0DBR010JETR |
| 功率(W) | 3W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.625" 长 x 0.273" 宽（15.88mm x 6.93mm） |
| 容差 | ±5% |
| 封装/外壳 | 6327 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 1,000 |
| 温度系数 | ±90ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.01 |
| 端子数 | 2 |
| 高度 | 0.231"（5.87mm） |
