Datasheet下载- 型号： RW1S0CKR010DE
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW1S0CKR010DE由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW1S0CKR010DE价格参考。OhmiteRW1S0CKR010DE封装/规格：未分类， 暂无。您可以下载RW1S0CKR010DE参考资料、Datasheet数据手册功能说明书，资料中有RW1S0CKR010DE 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW1S0CKR010DE 是一款高精度、高稳定性片式电阻器（表面贴装型），阻值为0.01 Ω（10 mΩ），额定功率1 W，精度±0.5%，温漂低至±50 ppm/℃，采用厚膜工艺与金属电极结构，具备优异的脉冲耐受性与长期可靠性。其典型应用场景包括： 1. 电流检测（Shunt Sensing）：广泛用于电源管理、电池管理系统（BMS）、电机驱动及工业变频器中，作为毫欧级采样电阻，精准监测负载电流（如充电/放电电流、相电流），配合运放或专用电流检测IC实现闭环控制； 2. 开关电源反馈环路：在DC-DC转换器（如同步降压拓扑）中用于输出电流限流保护或恒流模式控制； 3. 汽车电子：符合AEC-Q200基础要求（需确认具体批次认证），适用于车载OBC（车载充电机）、DC-DC变换器、LED驱动等对可靠性和抗扰性要求较高的场景； 4. 工业自动化设备：如PLC模块、伺服驱动器、电能计量单元中的精密电流监控节点。 该器件1206封装（3.2 mm × 1.6 mm）兼顾散热与贴装密度，低热电动势设计减少测量误差，适用于需要高信噪比和稳定直流响应的场合。注意PCB布局时应采用开尔文（四端）走线以消除引线电阻影响，确保测量精度。
| 参数 | 数值 |
| 产品目录 | 电阻器无源元件 |
| 描述 | RES 0.01 OHM 1W 0.5%电流传感电阻器 - SMD 1watt .01ohm .5% SMD Wirewound |
| 产品分类 | 芯片电阻 - 表面安装电阻器 |
| 品牌 | Ohmite |
| 产品手册 | |

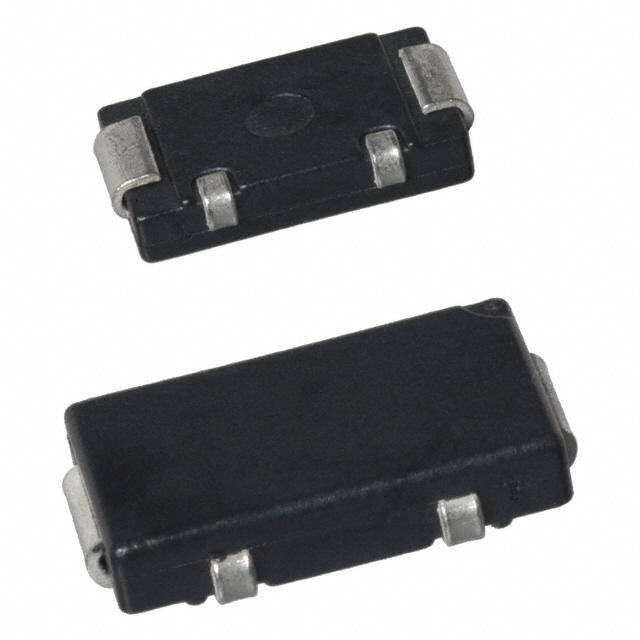

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电流传感电阻器,电流传感电阻器 - SMD,Ohmite RW1S0CKR010DERW1S0CK |
| 数据手册 | |
| 产品型号 | RW1S0CKR010DE |
| RoHS指令信息 | |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 电流传感电阻器 - SMD |
| 供应商器件封装 | - |
| 功率(W) | 1W |
| 功率额定值 | 1 W |
| 包装 | 散装 |
| 商标 | Ohmite |
| 外壳宽度 | 6.2 mm |
| 外壳长度 | 10.8 mm |
| 外壳高度 | 2.1 mm |
| 大小/尺寸 | 0.425" 长 x 0.244" 宽（10.80mm x 6.20mm） |
| 容差 | 0.5 % |
| 封装 | Bulk |
| 封装/外壳 | 4324 J 引线（4 端子） |
| 封装/箱体 | 4224 |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 10 |
| 成分 | 厚膜 |
| 标准包装 | 10 |
| 温度系数 | 50 PPM / C |
| 特性 | 电流感应，耐燃、 防潮 |
| 电压额定值 | 70 mV |
| 电阻 | 0.01 Ohms |
| 电阻(Ω) | 0.01 |
| 端子数 | 4 |
| 端接类型 | SMD/SMT |
| 类型 | Surface Mount Four Terminal Current Sense |
| 系列 | RW1 |
| 高度 | 0.091"（2.30mm） |
