Datasheet下载- 型号： RW1S0CKR005DE
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW1S0CKR005DE由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW1S0CKR005DE价格参考。OhmiteRW1S0CKR005DE封装/规格：未分类， 暂无。您可以下载RW1S0CKR005DE参考资料、Datasheet数据手册功能说明书，资料中有RW1S0CKR005DE 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW1S0CKR005DE 是一款高精度、低阻值（0.005 Ω，即5 mΩ）、1 W 功率、±0.5% 阻值公差、±50 ppm/°C 温漂的厚膜片式电流检测电阻器（Surface Mount Current Sense Resistor），采用1206封装（3.2 mm × 1.6 mm）。 其典型应用场景包括： - 电源管理与电流监控：在开关电源（DC-DC转换器、AC-DC适配器）、电池充电管理电路中，用于精确采样负载电流，配合运放或专用电流检测IC实现过流保护、恒流控制及能效监测。 - 电机驱动系统：在BLDC或步进电机驱动板中，串联于H桥低端，实时检测相电流，支持FOC（磁场定向控制）和电流环闭环调节。 - 工业自动化设备：PLC模块、伺服驱动器、电源模块中的高可靠性电流反馈回路，满足工业级温度稳定性与长期漂移要求。 - 汽车电子（非安全关键应用）：如车载USB充电器、LED车灯驱动、ECU辅助电源等对精度和温漂有要求的次级电流检测场景（需确认符合AEC-Q200相关等级）。 - 测试与测量仪器：万用表、电子负载、电源分析仪内部的精密电流测量通路。 该型号采用两端子结构、低热电动势设计，具备良好的脉冲耐受能力与抗硫化性能，适用于中高功率、高精度电流传感需求，但不适用于高频射频电路或高压隔离场合。
| 参数 | 数值 |
| 产品目录 | 电阻器无源元件 |
| 描述 | RES 0.005 OHM 1W 0.5%电流传感电阻器 - SMD 1watt .005ohm .5% SMD Wirewound |
| 产品分类 | 芯片电阻 - 表面安装电阻器 |
| 品牌 | Ohmite |
| 产品手册 | |

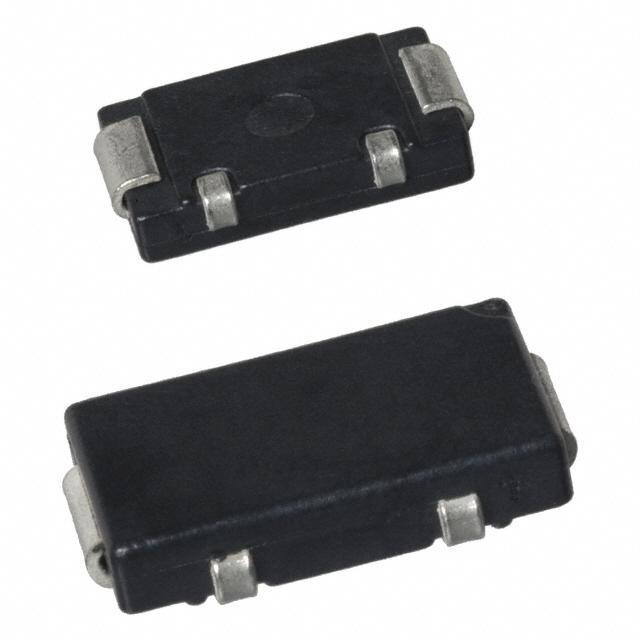

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电流传感电阻器,电流传感电阻器 - SMD,Ohmite RW1S0CKR005DERW1S0CK |
| 数据手册 | |
| 产品型号 | RW1S0CKR005DE |
| RoHS指令信息 | |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 电流传感电阻器 - SMD |
| 供应商器件封装 | - |
| 功率(W) | 1W |
| 功率额定值 | 1 W |
| 包装 | 散装 |
| 商标 | Ohmite |
| 外壳宽度 | 6.2 mm |
| 外壳长度 | 10.8 mm |
| 外壳高度 | 2.1 mm |
| 大小/尺寸 | 0.425" 长x 0.244" 宽（10.80mm x 6.20mm） |
| 容差 | 0.5 % |
| 封装 | Bulk |
| 封装/外壳 | 4324 J 引线（4 端子） |
| 封装/箱体 | 4224 |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 10 |
| 成分 | 厚膜 |
| 标准包装 | 10 |
| 温度系数 | 50 PPM / C |
| 特性 | 电流感应，耐燃、 防潮 |
| 电压额定值 | 70 mV |
| 电阻 | 0.005 Ohms |
| 电阻(Ω) | 0.005 |
| 端子数 | 4 |
| 端接类型 | SMD/SMT |
| 类型 | Surface Mount Four Terminal Current Sense |
| 系列 | RW1 |
| 高度 | 0.091"（2.30mm） |
