Datasheet下载- 型号： RT9715FGQW
- 制造商： RICHTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RT9715FGQW由RICHTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RT9715FGQW价格参考。RICHTEKRT9715FGQW封装/规格：未分类， 暂无。您可以下载RT9715FGQW参考资料、Datasheet数据手册功能说明书，资料中有RT9715FGQW 详细功能的应用电路图电压和使用方法及教程。
RT9715FGQW 是 Richtek USA Inc. 推出的一款高集成度、低导通电阻（RDS(ON) ≈ 25 mΩ）的单通道负载开关（PMIC - 配电开关/负载驱动器），采用超小型 WDFN-6L 1.2×1.6 mm 封装，支持 0.5–5.5 V 输入电压，最大持续负载电流达 3 A。其典型应用场景包括： - 便携式电子设备电源管理：如智能手机、TWS 耳机、智能手表中，用于 USB 接口、传感器、LED 或音频编解码器等外设的独立上电/断电控制，实现低功耗待机与快速唤醒； - 多电源域系统配电：在 FPGA、SoC 或 MCU 主板中，作为受控电源通路开关，配合使能信号（EN）和反向阻断功能（支持输出→输入反向电流抑制），提升系统可靠性； - 热插拔与浪涌电流抑制：内置软启动（典型 1.2 ms 上升时间）有效限制上电瞬间浪涌电流，适用于 USB PD、Type-C 外设或模块化子板供电； - 电池供电系统节能管理：配合系统级电源控制器，在空闲时彻底切断非关键负载（如背光、Wi-Fi 模块），消除静态功耗，延长电池续航。 该器件还具备过温保护、短路保护及低关断漏电流（<1 μA），符合工业级工作温度范围（–40°C 至 +85°C），适用于对空间、效率与可靠性要求严苛的消费类及物联网终端产品。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC PWR SWITCH USB 1.1A 8WDFN |
| 产品分类 | PMIC - 电源分配开关 |
| 品牌 | Richtek USA Inc |
| 数据手册 | http://www.richtek.com/download_ds.jsp?s=423 |

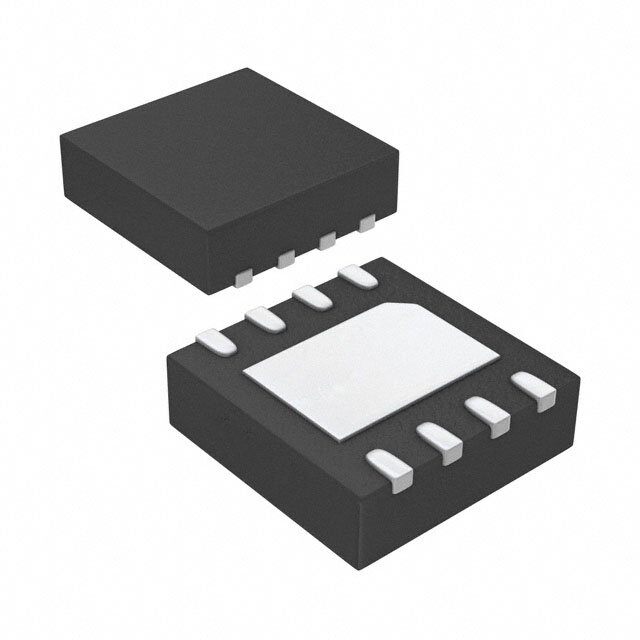

| 产品图片 |
|
| 产品型号 | RT9715FGQW |
| Rds(On) | 110 毫欧 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | http://www.richtek.com/download.jsp?t=UyUyRmFzc2V0cyUyRjIwMDklMkYwNiUyRjE3JTJGcGFnZTY1MTYwenRpeGIucGRmJTNEJTNEJTNE%0AR0w5NTI1LUMtLVBiLWZyZWUrUHJvZHVjdCsrR3JlZW4rUHJvZHVjdCtTdGF0ZW1lbnQrMDkwNjE2%0AQw%3D%3D |
| 产品系列 | - |
| 供应商器件封装 | 8-WDFN（3x3） |
| 内部开关 | 是 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-WDFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 电压-输入 | 2.7 V ~ 5.5 V |
| 电流限制 | 1.5A |
| 类型 | USB 开关 |
| 输出数 | 1 |
