Datasheet下载- 型号： RSPF2FT2R61
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RSPF2FT2R61由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RSPF2FT2R61价格参考。STACKPOLE ELECTRONICS INC.RSPF2FT2R61封装/规格：未分类， 暂无。您可以下载RSPF2FT2R61参考资料、Datasheet数据手册功能说明书，资料中有RSPF2FT2R61 详细功能的应用电路图电压和使用方法及教程。

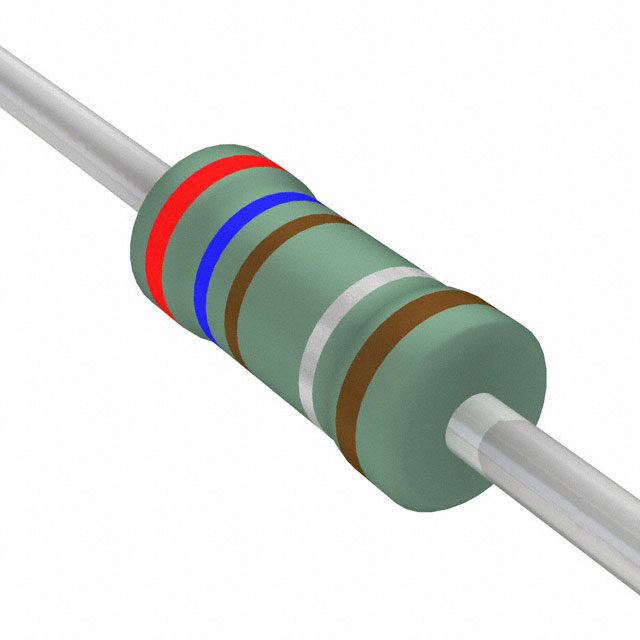

RSPF2FT2R61是Stackpole Electronics Inc.生产的通孔式厚膜电阻器，阻值为2.61Ω，额定功率2W，精度±1%，采用轴向引线封装（如径向或轴向陶瓷基体结构），具备良好的脉冲耐受性、低电感及稳定温度系数（TCR约±200 ppm/°C）。 该型号典型应用于对成本敏感、需中等功率耗散且要求一定可靠性的工业与消费类电子场景： - 电源系统：开关电源（SMPS）中的电流检测采样电阻、初级侧限流/启动电路、LED驱动恒流控制回路； - 电机控制：小型直流电机或步进电机驱动板中的过流保护采样电阻； - 工业控制板：PLC输入模块的信号调理、4–20mA环路中的精密分流电阻（需配合运放使用）； - 家电与照明：智能灯具调光电路、电饭煲/空调主板中的负载检测与保护电路； - 测试设备：简易电子负载、校准源中的功率耗散单元。 其通孔结构便于手工焊接与波峰焊，适合中小批量生产及维修替换。需注意：2.61Ω属低阻值，实际应用中应关注PCB布局以减少寄生电感/电容影响，并确保散热充分（建议留足焊盘铜箔面积或加散热孔）。不推荐用于高精度测量（如毫伏级电压采样）或高频射频路径，因其TCR和噪声性能不及金属箔或精密薄膜电阻。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES FLAMEPROOF 2W 2.61 OHM 1% |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | RSPF2FT2R61 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RSPF, 耐火 |
| 供应商器件封装 | 轴向 |
| 其它名称 | RSPF 2 2.61 1% R |
| 功率(W) | 2W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.157" 直径 x 0.433" 长（4.00mm x 11.00mm） |
| 容差 | ±1% |
| 封装/外壳 | 轴向 |
| 成分 | 金属氧化物薄膜 |
| 标准包装 | 2,500 |
| 温度系数 | -200/ +350ppm/°C |
| 特性 | 耐燃 |
| 电阻(Ω) | 2.61 |
| 端子数 | 2 |
| 高度 | - |
