Datasheet下载- 型号： RSMF3FTR150
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RSMF3FTR150由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RSMF3FTR150价格参考。STACKPOLE ELECTRONICS INC.RSMF3FTR150封装/规格：未分类， 暂无。您可以下载RSMF3FTR150参考资料、Datasheet数据手册功能说明书，资料中有RSMF3FTR150 详细功能的应用电路图电压和使用方法及教程。
Stackpole Electronics Inc. 的 RSMF3FTR150 是一款通孔式厚膜电阻器（RSMF 系列），阻值为 0.15 Ω（R150 表示 0.15 Ω），功率额定值为 3 W，精度 ±1%，温度系数 ±200 ppm/°C，采用轴向引线封装，适用于 PCB 插件安装。 该电阻典型应用于需中等功率、高可靠性电流检测与采样场景，例如： - 电源管理电路中的电流检测（如开关电源、DC-DC 转换器的输出电流监测）； - 电机驱动与控制系统中用于反馈电流信号采集（如H桥驱动、PWM调速回路）； - 工业自动化设备的过流保护电路或负载电流监控模块； - LED 驱动电源中实现恒流控制的采样电阻； - 电池管理系统（BMS） 中的充放电电流检测环节（需配合运放或电流检测IC使用）。 其低阻值（0.15 Ω）、3 W 功率能力及良好的长期稳定性，使其在持续工作电流约 3–5 A（P = I²R，I ≈ √(3W/0.15Ω) ≈ 4.5 A）范围内具备良好热性能与精度。通孔结构提供更强机械强度与散热能力，适合对可靠性要求较高的工业、汽车售后及电源类应用（非车载安全关键系统）。注意实际应用中需确保足够散热空间，并考虑PCB铜箔散热设计以避免温升影响精度。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES METAL OX 3W 0.15 OHM 1% AXL |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

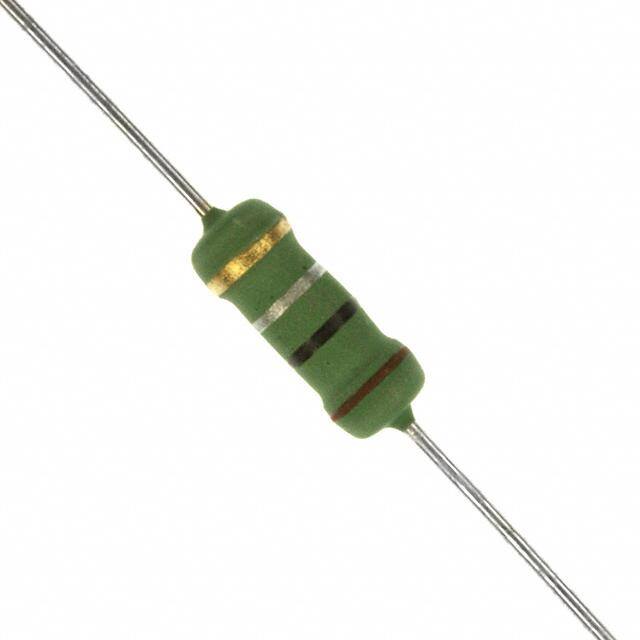

| 产品图片 |
|
| 产品型号 | RSMF3FTR150 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RSMF |
| 产品目录绘图 |
|
| 供应商器件封装 | 轴向 |
| 其它名称 | RSMF 3 0.15 1% R |
| 功率(W) | 3W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.197" 直径 x 0.591" 长（5.00mm x 15.00mm） |
| 容差 | ±1% |
| 封装/外壳 | 轴向 |
| 成分 | 金属氧化物薄膜 |
| 标准包装 | 1,000 |
| 温度系数 | ±200ppm/°C |
| 特性 | 耐燃 |
| 电阻(Ω) | 0.15 |
| 端子数 | 2 |
| 高度 | - |
