Datasheet下载- 型号： RS2DHE3/5BT
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS2DHE3/5BT由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS2DHE3/5BT价格参考。VishayRS2DHE3/5BT封装/规格：未分类， 暂无。您可以下载RS2DHE3/5BT参考资料、Datasheet数据手册功能说明书，资料中有RS2DHE3/5BT 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 RS2DHE3/5BT 是一款高性能通用硅整流二极管（DO-214AC/SMA 封装），额定参数为：2A 平均整流电流、100V 反向重复峰值电压（VRRM）、低正向压降（典型值约 1.15V @ 2A）及快速恢复特性（trr ≈ 250ns）。 其主要应用场景包括： - 开关电源（SMPS）次级整流：适用于中小功率 AC-DC 适配器、LED 驱动电源、工业控制电源等，兼顾效率与成本； - DC-DC 转换器中的续流/输出整流：在反激、Buck 等拓扑中承担能量传递与续流功能； - 消费电子与家电电源模块：如机顶盒、路由器、白色家电的辅助电源电路； - 通用整流与极性保护：用于电池供电设备、传感器模块等输入端防反接保护； - 工业控制与自动化设备：在 PLC 输入接口、继电器驱动、信号调理电路中实现交流信号整流或隔离整流。 该器件具备 AEC-Q101 认证（汽车级可靠性），因此亦可拓展至车用非安全关键系统（如车载信息娱乐设备电源、车身控制模块辅助电源等），但不适用于主动力系统。其 SMA 封装支持自动贴片生产，适合高密度 PCB 设计。 综上，RS2DHE3/5BT 是一款高可靠性、高性价比的通用整流器件，广泛应用于中小功率、中频（≤100kHz）整流场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 200V 1.5A DO214AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

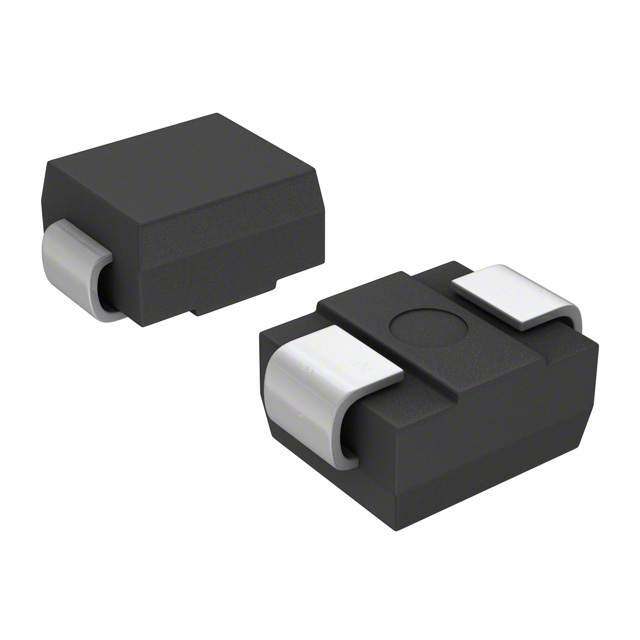

| 产品图片 |
|
| 产品型号 | RS2DHE3/5BT |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 1.5A |
| 不同 Vr、F时的电容 | 20pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 200V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AA（SMB） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 3,200 |
| 电压-DC反向(Vr)（最大值） | 200V |
| 电流-平均整流(Io) | 1.5A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
