Datasheet下载- 型号： RS1PDHE3/85A
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1PDHE3/85A由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1PDHE3/85A价格参考。VishayRS1PDHE3/85A封装/规格：未分类， 暂无。您可以下载RS1PDHE3/85A参考资料、Datasheet数据手册功能说明书，资料中有RS1PDHE3/85A 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 RS1PDHE3/85A 是一款表面贴装（SMD）、高性能快恢复整流二极管，采用 DO-214AC（SMA）封装，额定参数为1A/600V，反向恢复时间典型值仅约250ns，具备低正向压降（约1.3V @ 1A）和良好热稳定性。 其主要应用场景包括： ✅ 开关电源（SMPS）次级整流：适用于适配器、LED驱动器、PC电源等中低功率AC-DC转换电路，快恢复特性可减小开关损耗与EMI。 ✅ DC-DC变换器：在反激（Flyback）、正激（Forward）等拓扑中用作输出整流管，提升效率与动态响应。 ✅ 工业控制与消费电子：如家电电源模块、智能电表、工控板卡等对可靠性、体积和温升有要求的场合。 ✅ 通用高频整流：替代传统慢速整流管（如1N4007），适用于频率达100kHz以上的高频整流需求。 该器件符合AEC-Q200标准（RS1PDHE3/85A为汽车级版本），具备增强的浪涌电流能力（IFSM=30A）和宽工作结温范围（–65°C 至 +175°C），因此也适用于车载充电模块、车身电子等严苛环境。其无铅（Pb-free）、符合RoHS及JEDEC标准，便于自动化贴片生产。 综上，RS1PDHE3/85A适用于对效率、尺寸、可靠性和温度适应性有综合要求的中功率高频整流场景，尤其在汽车电子与高密度电源设计中表现突出。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 200V 1A DO220AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

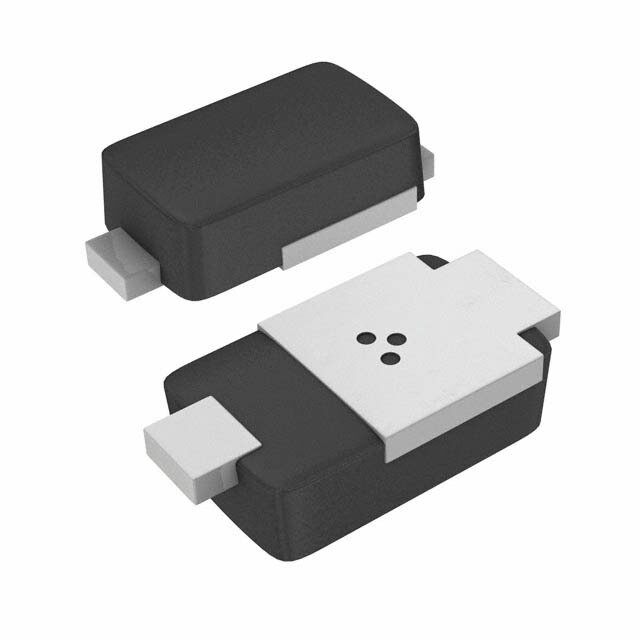

| 产品图片 | |
| 产品型号 | RS1PDHE3/85A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | eSMP™ |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 9pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 200V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-220AA（SMP） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-220AA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 10,000 |
| 电压-DC反向(Vr)（最大值） | 200V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
