Datasheet下载- 型号： RS1PBHE3/84A
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS1PBHE3/84A由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS1PBHE3/84A价格参考。VishayRS1PBHE3/84A封装/规格：未分类， 暂无。您可以下载RS1PBHE3/84A参考资料、Datasheet数据手册功能说明书，资料中有RS1PBHE3/84A 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 RS1PBHE3/84A 是一款表面贴装（SMD）、低正向压降、高可靠性通用整流二极管，采用 DO-214AC（SMA）封装，额定参数为：1A 平均整流电流、600V 反向重复峰值电压（VRRM）、最大正向压降 1.3V（IF=1A），具备良好的热稳定性和抗浪涌能力（IFSM=30A）。 该器件典型应用于中小功率交流转直流（AC-DC）电源系统中，如： - 开关电源（SMPS）次级侧高频整流； - 适配器、充电器（手机/小家电类）中的桥式整流或单管整流电路； - 工业控制板、LED 驱动电源、智能电表等嵌入式设备的辅助电源整流； - 消费电子（机顶盒、路由器、安防摄像头）的板载 DC 输入保护与整流环节。 其 SMD 封装和 AEC-Q200 兼容设计（部分批次满足汽车级应力测试要求），亦适用于对空间和可靠性有要求的车载信息娱乐系统辅助电源等轻型车规场景（需确认具体批次认证）。不适用于大电流或高频谐振拓扑（如 LLC 主整流），但作为成本敏感、性能均衡的通用整流方案，在 1A 级别应用中具有高性价比与成熟量产支持。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 100V 1A DO220AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

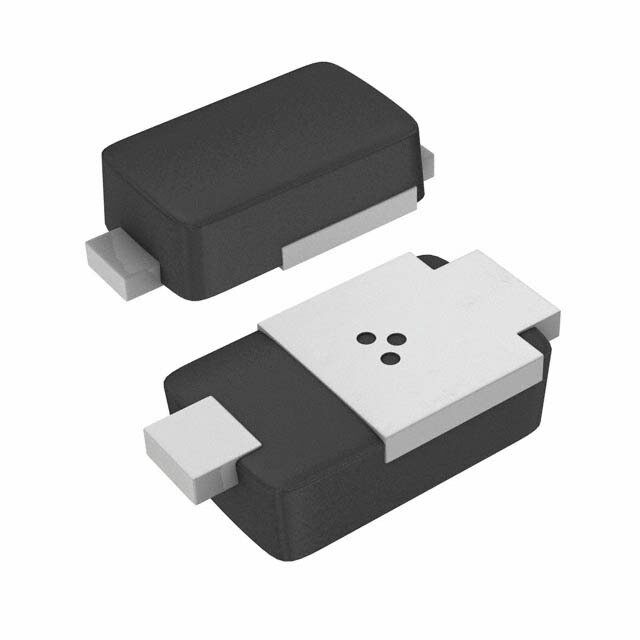

| 产品图片 | |
| 产品型号 | RS1PBHE3/84A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | eSMP™ |
| 不同If时的电压-正向(Vf) | 1.3V @ 1A |
| 不同 Vr、F时的电容 | 9pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 100V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-220AA（SMP） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-220AA |
| 工作温度-结 | -55°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
