Datasheet下载- 型号： RP-0512D
- 制造商： RECOM POWER INC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RP-0512D由RECOM POWER INC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RP-0512D价格参考。RECOM POWER INCRP-0512D封装/规格：未分类， 暂无。您可以下载RP-0512D参考资料、Datasheet数据手册功能说明书，资料中有RP-0512D 详细功能的应用电路图电压和使用方法及教程。
Recom Power的RP-0512D是一款隔离型DC-DC转换器（1W，5V输入转±12V双路输出），广泛应用于对电气隔离、低噪声和高可靠性有要求的中小功率电子系统中。典型应用场景包括：工业自动化控制模块（如PLC I/O接口、传感器信号调理电路），为运放、ADC/DAC、光耦及继电器驱动电路提供隔离的±12V双电源；医疗电子设备（如便携式监护仪、体外诊断模块），满足IEC 60601-1基本绝缘与低漏电流要求；通信设备中的RS-232/RS-485接口电路，为电平转换芯片（如MAX3232、SN65HVD230）提供隔离±12V供电，增强抗干扰能力与系统安全性；测试测量仪器（如数据采集卡、精密仪表）中，为模拟前端（AFE）和基准源提供洁净、隔离的双极性电源，抑制地环路干扰；此外也适用于嵌入式系统、楼宇自控、安防设备等需小体积、无散热器设计的场合。其SIP封装、宽工作温度范围（–40°C至+85°C）、1500VDC隔离电压及符合EN55032 Class A辐射标准等特点，使其特别适合空间受限且电磁环境复杂的工业与医疗边缘应用。
| 参数 | 数值 |
| 产品目录 | 电源 - 板安装电源 |
| 描述 | CONV DC/DC 1W DL +/-12VOUT SIP7隔离式DC/DC转换器 1W DC/DC 5.2kV UNREG 5Vin +/-12Vout |
| 产品分类 | DC DC ConvertersDC/DC转换器 |
| 品牌 | RECOM Power |
| 产品手册 | |

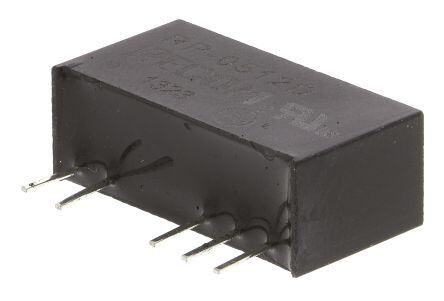

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 隔离式DC/DC转换器,RECOM Power RP-0512DECONOLINE RP |
| 数据手册 | |
| 产品型号 | RP-0512D |
| 产品 | Isolated |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24771 |
| 产品目录页面 | |
| 产品种类 | 隔离式DC/DC转换器 |
| 其它名称 | 10000666 |
| 功率(W)-制造系列 | 1W |
| 功率(W)-最大值 | 1W |
| 包装 | 管件 |
| 商标 | RECOM Power |
| 商标名 | Econoline |
| 大小/尺寸 | 0.77" 长 x 0.28" 宽 x 0.40" 高（19.7mm x 7.1mm x 10.2mm） |
| 安装类型 | 通孔 |
| 宽度 | 0.28 in |
| 封装 | Tube |
| 封装/外壳 | 7-SIP 模块（5 引线） |
| 封装/箱体尺寸 | SIP-7 |
| 尺寸 | 0.77 in x 0.28 in x 0.4 in |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 25 |
| 效率 | 82% |
| 标准包装 | 25 |
| 特性 | SCP |
| 电压-输入（最大值） | 5.5V |
| 电压-输入（最小值） | 4.5V |
| 电压-输出1 | 12V |
| 电压-输出2 | -12V |
| 电压-输出3 | - |
| 电压-隔离 | 5.2kV（5200V） |
| 电流-输出（最大值） | 42mA，42mA |
| 类型 | 隔离模块 |
| 系列 | RP |
| 绝缘电压 | 5.2 kV |
| 输入电压—公称值 | 5 V |
| 输出功率 | 1 W |
| 输出数 | 2 |
| 输出电压—通道1 | 12 V |
| 输出电压—通道2 | - 12 V |
| 输出电流—通道1 | 42 mA |
| 输出电流—通道2 | - 42 mA |
| 输出端数量 | 2 |
| 长度 | 0.77 in |
| 高度 | 0.4 in |
