Datasheet下载- 型号： RNF1FTD2R70
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RNF1FTD2R70由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RNF1FTD2R70价格参考。STACKPOLE ELECTRONICS INC.RNF1FTD2R70封装/规格：未分类， 暂无。您可以下载RNF1FTD2R70参考资料、Datasheet数据手册功能说明书，资料中有RNF1FTD2R70 详细功能的应用电路图电压和使用方法及教程。
RNF1FTD2R70 是 Stackpole Electronics Inc. 推出的一款通孔式（THT）厚膜电阻器，阻值为2.70 Ω，精度±1%，额定功率1W，符合RoHS标准，具有良好的脉冲耐受性与长期稳定性。其典型应用场景包括： - 工业电源与开关电源（SMPS）：用作电流检测电阻、栅极驱动限流电阻或初级侧启动电路中的降压/限流元件；2.7Ω低阻值适合中等电流采样（如≤0.5A），配合放大器实现过流保护。 - 电机控制与驱动电路：在H桥驱动、步进电机驱动板中作为功率MOSFET/IGBT的栅极电阻，抑制振铃、优化开关速度与EMI性能。 - LED恒流驱动与照明电源：在隔离型反激或降压LED驱动中，用于初级侧反馈环路或电流设定网络，兼顾精度与可靠性。 - 仪器仪表与自动化设备：在PLC模块、传感器信号调理电路中承担精密限流、分压或上拉/下拉功能，尤其适用于对温度系数（±100 ppm/°C）和长期漂移要求适中的中端应用。 该电阻采用轴向引线封装（如Axial 0.6W–1W尺寸），便于波峰焊及手工维修，适用于需一定功率余量、兼顾成本与可靠性的通用工业场景，但不适用于高频射频或超高精度（如0.01%）场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 2.7 OHM 1W 1% AXIAL |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

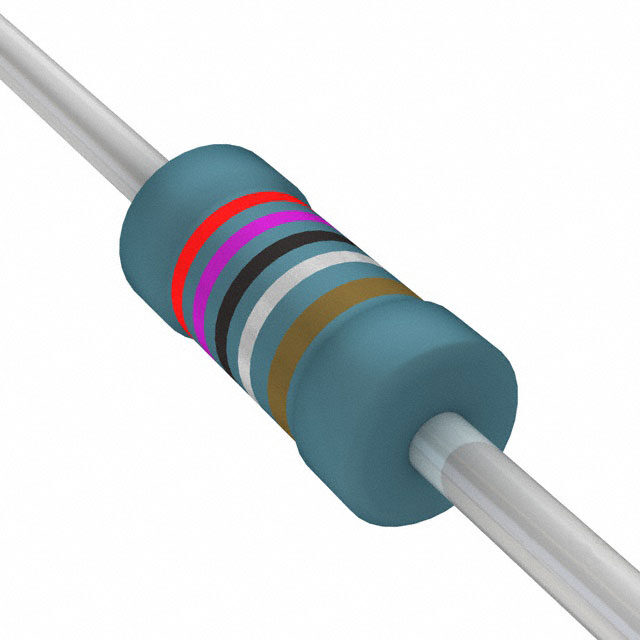

| 产品图片 |
|
| 产品型号 | RNF1FTD2R70 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RNF |
| 供应商器件封装 | 轴向 |
| 其它名称 | RN 1 T1 2.7 1% R |
| 功率(W) | 1W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.177" 直径 x 0.433" 长（4.50mm x 11.00mm） |
| 容差 | ±1% |
| 封装/外壳 | 轴向 |
| 成分 | 金属薄膜 |
| 标准包装 | 2,500 |
| 温度系数 | ±100ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 2.7 |
| 端子数 | 2 |
| 高度 | - |
