Datasheet下载- 型号： RNF14JTD560R
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RNF14JTD560R由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RNF14JTD560R价格参考。STACKPOLE ELECTRONICS INC.RNF14JTD560R封装/规格：未分类， 暂无。您可以下载RNF14JTD560R参考资料、Datasheet数据手册功能说明书，资料中有RNF14JTD560R 详细功能的应用电路图电压和使用方法及教程。
RNF14JTD560R是Stackpole Electronics Inc生产的通孔式金属膜电阻器，阻值为560Ω，精度±5%，功率额定值为¼W（0.25W），符合RoHS标准，具有良好的稳定性、低噪声和较小的温度系数（典型±100 ppm/°C）。 该型号常用于对成本敏感且无需高精密但要求基本可靠性的通用电子电路中。典型应用场景包括：消费类电子产品（如电视、音响、机顶盒）中的偏置电路、限流保护、LED驱动电流设定；工业控制板中的信号调理、上拉/下拉网络、分压采样；电源模块中的反馈分压、启动电路及初级侧电流检测；以及各类仪器仪表、家电控制板、继电器驱动接口等需要稳定阻值与一定耐脉冲能力的场合。 因其通孔封装（轴向引线，标准JEDEC尺寸），便于手工焊接与波峰焊，适合中小批量生产及维修替换。需注意：不适用于高频射频路径或高精度基准电路（如ADC参考分压），亦不宜长期工作在接近额定功率或高温环境中。总体而言，RNF14JTD560R是一款经济实用、性能均衡的基础型通孔电阻，广泛应用于成熟可靠的中低要求模拟与数字混合电路中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 560 OHM 1/4W 5% AXIAL |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

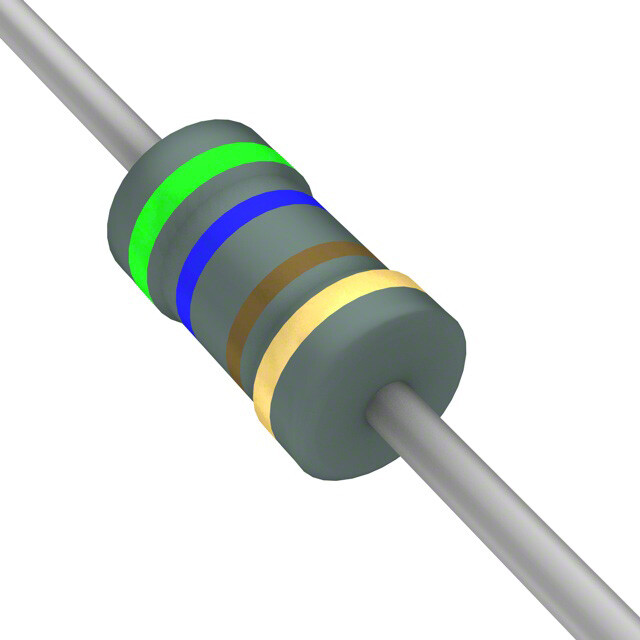

| 产品图片 |
|
| 产品型号 | RNF14JTD560R |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RNF |
| 供应商器件封装 | 轴向 |
| 其它名称 | RN 1/4 T1 560 5% R |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.093" 直径 x 0.250" 长（2.35mm x 6.35mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 金属薄膜 |
| 标准包装 | 5,000 |
| 温度系数 | ±100ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 560 |
| 端子数 | 2 |
| 高度 | - |
