Datasheet下载- 型号： RB8532-25-0M9
- 制造商： Schaffner
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RB8532-25-0M9由Schaffner设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RB8532-25-0M9价格参考。SchaffnerRB8532-25-0M9封装/规格：未分类， 暂无。您可以下载RB8532-25-0M9参考资料、Datasheet数据手册功能说明书，资料中有RB8532-25-0M9 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 3 毫欧 |
| 描述 | PCB CHOKE VERT .94MH 25A共模滤波器/扼流器 25A 0.94mH 3-WIRE VERTICAL |
| 产品分类 | 固定值电感器EMI/RFI 器件 |
| 品牌 | Schaffner |
| 产品手册 | http://www.schaffner.com/en/products/datasheet-high-res/product/rb-series-common-mode-chokes.html |

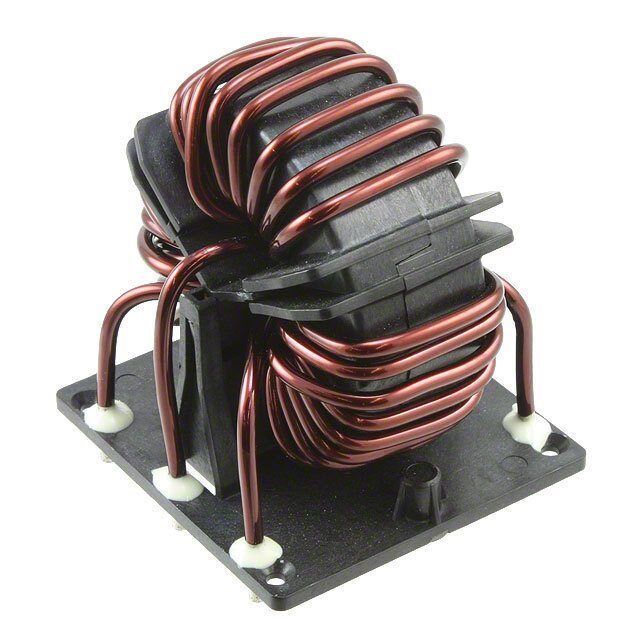

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 共模滤波器/扼流器,Schaffner RB8532-25-0M9RB |
| 数据手册 | |
| 产品型号 | RB8532-25-0M9 |
| 不同频率时的Q值 | - |
| 产品种类 | 共模滤波器/扼流器 |
| 供应商器件封装 | - |
| 其它名称 | 811885 |
| 包装 | 散装 |
| 商标 | Schaffner |
| 外壳宽度 | 46.32 mm |
| 外壳长度 | 58 mm |
| 外壳高度 | 70 mm |
| 大小/尺寸 | 2.441" 长 x 2.283" 宽 （62.0mm x 58.0mm） |
| 安装类型 | 通孔 |
| 容差 | -30%，+50% |
| 封装/外壳 | 非标准 |
| 封装/箱体 | 58 mm x 46.32 mm x 70 mm |
| 尺寸 | 46.32 mm W x 58 mm L x 70 mm H |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 125°C |
| 工作温度范围 | - 40 C to + 125 C |
| 工厂包装数量 | 16 |
| 最大直流电流 | 25 A |
| 最大直流电阻 | 3 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 16 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/schaffner-rb-series-chokes/1921 |
| 电感 | 940 uH |
| 电流-饱和值 | - |
| 端接类型 | Radial |
| 类型 | 环形 |
| 自谐振频率 | DC to 400 Hz |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 25A |
| 高度-安装（最大值） | 2.756"（70.00mm） |
