Datasheet下载- 型号： PS9317L2-AX
- 制造商： CEL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PS9317L2-AX由CEL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PS9317L2-AX价格参考。CELPS9317L2-AX封装/规格：未分类， 暂无。您可以下载PS9317L2-AX参考资料、Datasheet数据手册功能说明书，资料中有PS9317L2-AX 详细功能的应用电路图电压和使用方法及教程。
PS9317L2-AX是瑞萨电子（Renesas Electronics America）推出的一款光隔离器（光电耦合器），属于逻辑输出型光耦，主要用于实现输入与输出之间的电气隔离。该器件集成了发光二极管（LED）和集成光电探测器，具备高速信号传输能力，典型开关速度可达数十纳秒，适用于需要快速响应和高抗干扰能力的场合。 其主要应用场景包括： 1. 工业自动化控制系统：在PLC（可编程逻辑控制器）、I/O模块和工业通信接口中，用于隔离数字信号，防止高压或噪声干扰影响控制单元的安全运行。 2. 电源管理电路：广泛应用于开关电源（SMPS）、DC-DC转换器等设备中，实现反馈回路的隔离，确保主电路与控制电路之间的安全隔离，提升系统稳定性和安全性。 3. 电机驱动器：在变频器、伺服驱动器等电机控制设备中，用于隔离微控制器发出的PWM信号与功率驱动部分，避免高电压反串损坏敏感控制元件。 4. 通信接口隔离：用于RS-232、RS-485等通信线路中，提供信号隔离，增强系统的抗共模干扰能力和可靠性，特别适用于恶劣电磁环境。 5. 医疗电子设备：在需要符合严格安全标准的医疗仪器中，用于实现患者连接部分与主控系统的电气隔离，保障使用安全。 PS9317L2-AX具有高隔离电压、低功耗、高共模抑制比和小型化封装等优点，适合对空间和性能要求较高的现代电子系统，是工业、电源和通信领域中理想的信号隔离解决方案。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | PHOTOCOUPLER OPEN COL 6SMDL高速光耦合器 10Mbps HISpd HICMR Opn Coll Lng Creep |
| 产品分类 | 光隔离器 - 逻辑输出集成电路 - IC |
| 品牌 | CEL |
| 产品手册 | http://www.cel.com/parts.do?command=load&idRootPart=2062 |

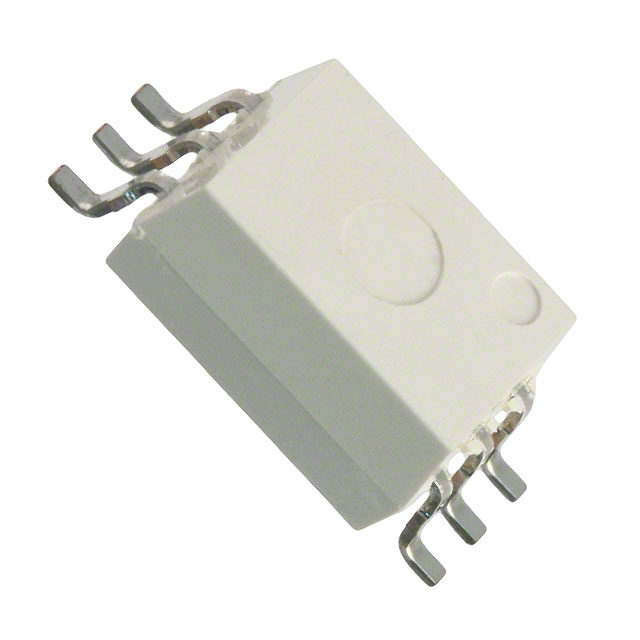

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,高速光耦合器,CEL PS9317L2-AXNEPOC |
| 数据手册 | |
| 产品型号 | PS9317L2-AX |
| 上升/下降时间（典型值） | 20ns， 5ns |
| 产品种类 | 高速光耦合器 |
| 传播延迟tpLH/tpHL（最大值） | 75ns， 75ns |
| 供应商器件封装 | 6-SDIP 鸥翼型 |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 包装 | 散装 |
| 商标 | CEL |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.268"，6.80mm 宽） |
| 封装/箱体 | SDIP-6 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 20 |
| 数据速率 | 10 MBd |
| 最大功率耗散 | 40 mW |
| 最大反向二极管电压 | 5 V |
| 最大工作温度 | + 85 C |
| 最大正向二极管电压 | 1.9 V |
| 最大正向二极管电流 | 30 mA |
| 最大连续输出电流 | 25 mA |
| 最小工作温度 | - 40 C |
| 最小正向二极管电压 | 1.2 V |
| 标准包装 | 20 |
| 正向电流 | 12 mA |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.56V |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 30mA |
| 电流-输出/通道 | 25mA |
| 绝缘电压 | 5000 Vrms |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | 开路集电极 |
| 输出设备 | Photo IC |
| 通道数 | 1 |
