Datasheet下载- 型号： PS9305L-E3-AX
- 制造商： CEL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PS9305L-E3-AX由CEL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PS9305L-E3-AX价格参考。CELPS9305L-E3-AX封装/规格：未分类， 暂无。您可以下载PS9305L-E3-AX参考资料、Datasheet数据手册功能说明书，资料中有PS9305L-E3-AX 详细功能的应用电路图电压和使用方法及教程。
PS9305L-E3-AX是瑞萨电子（Renesas Electronics America）推出的一款光耦隔离栅极驱动器，属于隔离器 - 栅极驱动器类别。该器件主要用于需要电气隔离的功率开关驱动应用中，典型应用场景包括工业电机控制、开关电源（SMPS）、逆变器、UPS（不间断电源）以及太阳能光伏逆变系统等。 该芯片内置光电耦合器，提供输入与输出之间的高压隔离，可有效防止噪声干扰和高电压对控制侧电路的损害，提升系统安全性和可靠性。其输出通道可直接驱动MOSFET、IGBT等功率器件，适用于高噪声工业环境中的高频开关操作。 PS9305L-E3-AX具备高共模瞬态抗扰度（CMTI），确保在快速电压变化下仍能稳定工作，同时支持单通道驱动，响应速度快，适合要求紧凑设计和高效性能的电源系统。由于采用紧凑型SOP封装，节省PCB空间，广泛应用于需要高集成度和高可靠性的工业自动化与电力电子设备中。 总之，PS9305L-E3-AX是一款适用于中高功率隔离驱动场景的高性能光耦驱动器，特别适合对系统安全性、稳定性和空间布局有较高要求的应用领域。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | PHOTOCOUPLER IGBT GATE DVR 8SOIC高速光耦合器 15-30Volts 10mA -40C +110C High CMR |
| 产品分类 | 隔离器 - 栅极驱动器集成电路 - IC |
| 品牌 | CEL |
| 产品手册 | |

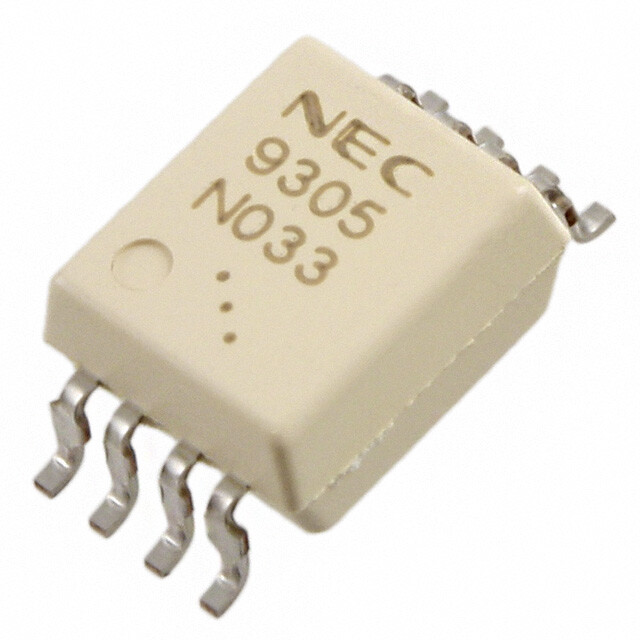

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,高速光耦合器,CEL PS9305L-E3-AXNEPOC |
| 数据手册 | |
| 产品型号 | PS9305L-E3-AX |
| 上升/下降时间（典型值） | 50ns， 50ns |
| 上升时间 | 50 ns |
| 下降时间 | 50 ns |
| 不同If时的传播延迟高-低 | 180ns @ 10mA |
| 产品种类 | 高速光耦合器 |
| 传播延迟tpLH/tpHL（最大值） | 250ns， 250ns |
| 供应商器件封装 | 8-SDIP 鸥翼型 |
| 共模瞬态抗扰度（最小值） | 25kV/µs |
| 其它名称 | PS9305L-E3-AX-ND |
| 包装 | 带卷 （TR） |
| 商标 | CEL |
| 安装类型 | 表面贴装 |
| 封装 | Reel |
| 封装/外壳 | 8-SOIC（0.268"，6.81mm 宽） |
| 封装/箱体 | SOIC-8 |
| 工作温度 | -40°C ~ 110°C |
| 工厂包装数量 | 2000 |
| 技术 | 光学耦合 |
| 数据速率 | - |
| 最大功率耗散 | 250 mW |
| 最大反向二极管电压 | 5 V |
| 最大工作温度 | + 110 C |
| 最大正向二极管电压 | 0.8 V |
| 最大正向二极管电流 | 25 mA |
| 最小工作温度 | - 40 C |
| 标准包装 | 2,000 |
| 电压-正向(Vf)（典型值） | 1.56V |
| 电压-电源 | 15 V ~ 30 V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 25mA |
| 电流-峰值输出 | 2.5A |
| 电流-输出/通道 | 2A |
| 电流-输出高，低 | 2A， 2A |
| 绝缘电压 | 5000 Vrms |
| 脉宽失真（最大） | 100ns |
| 认可 | CSA，UL |
| 输入类型 | DC |
| 输出类型 | 栅极驱动器 |
| 通道数 | 1 |
