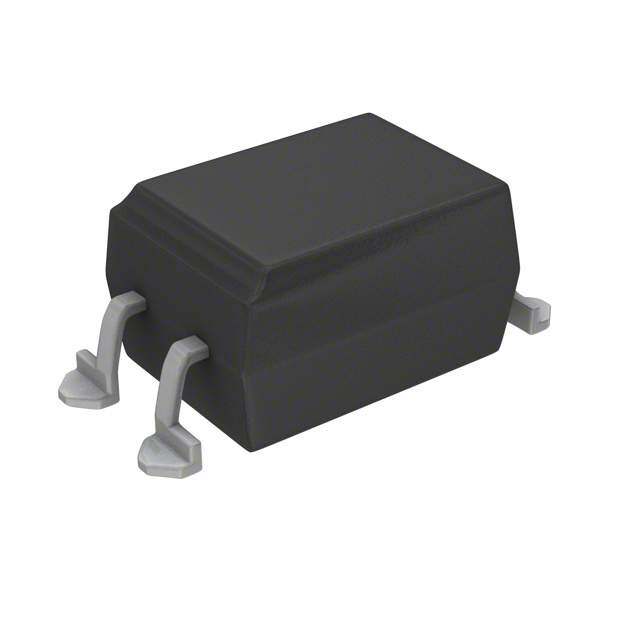

Datasheet下载- 型号： PS2701A-1Y-A
- 制造商： CEL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PS2701A-1Y-A由CEL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PS2701A-1Y-A价格参考。CELPS2701A-1Y-A封装/规格：未分类， 暂无。您可以下载PS2701A-1Y-A参考资料、Datasheet数据手册功能说明书，资料中有PS2701A-1Y-A 详细功能的应用电路图电压和使用方法及教程。
PS2701A-1Y-A 是 Renesas Electronics America 提供的一款光隔离器（光电耦合器），属于晶体管输出类型。其主要应用场景包括： 1. 工业控制：用于隔离输入与输出信号，防止噪声干扰和高电压对敏感电路的损害，例如 PLC（可编程逻辑控制器）、数据采集系统和工厂自动化设备中的信号传输。 2. 电源管理：在开关电源或 DC-DC 转换器中，该器件可用于反馈回路的隔离，确保初级和次级电路之间的电气安全。 3. 电机驱动：在变频器和伺服驱动器中，用于隔离控制信号和功率级电路，保护微控制器和其他低电压元件免受高压影响。 4. 医疗设备：应用于患者监护仪、心电图机等需要高可靠性和电气隔离的医疗设备中，以确保患者和操作人员的安全。 5. 通信设备：在电信网络接口、调制解调器和其他通信设备中，提供信号隔离，减少电磁干扰并提高系统稳定性。 6. 家用电器：如洗衣机、空调等智能家电中，用于隔离用户界面与主控板之间的信号，增强系统的抗干扰能力。 7. 汽车电子：在车载信息娱乐系统、传感器接口以及引擎控制单元中，实现信号隔离以应对复杂的电磁环境。 PS2701A-1Y-A 的特点使其非常适合需要高绝缘耐压、快速响应时间和稳定工作的应用场合。它能够有效防止外部干扰，同时保障系统的安全性和可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 3.75KV TRANS 4SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | CEL |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | PS2701A-1Y-A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | NEPOC |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 5µs， 7µs |
| 供应商器件封装 | 4-SOP |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 100 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 30mA |
| 电流-输出/通道 | 30mA |
| 电流传输比（最大值） | 300% @ 5mA |
| 电流传输比（最小值） | 50% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
