Datasheet下载- 型号： PS2701A-1-V-A
- 制造商： CEL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PS2701A-1-V-A由CEL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PS2701A-1-V-A价格参考。CELPS2701A-1-V-A封装/规格：未分类， 暂无。您可以下载PS2701A-1-V-A参考资料、Datasheet数据手册功能说明书，资料中有PS2701A-1-V-A 详细功能的应用电路图电压和使用方法及教程。
PS2701A-1-V-A 是由 Renesas Electronics America 提供的一款光隔离器，属于晶体管光电输出类型。该器件通过光电耦合技术实现电气隔离，能够有效防止噪声干扰并保护敏感电路。以下是 PS2701A-1-V-A 的主要应用场景： 1. 工业自动化 - 用于可编程逻辑控制器 (PLC) 和工业控制设备中，提供信号隔离以增强系统的抗干扰能力。 - 在传感器接口中，将输入信号与主控制系统隔离，确保信号传输的稳定性和安全性。 2. 通信设备 - 应用于串行通信接口（如 RS-232、RS-485）中，实现数据传输的电气隔离，避免地环路噪声影响。 - 在网络设备中用作信号隔离元件，确保数据链路的可靠性。 3. 医疗设备 - 在心电图机、血压监测仪等医疗仪器中，用于患者与设备之间的安全隔离，满足医疗标准要求。 - 实现低电压电路与高电压电路之间的信号传递，保障患者和操作人员的安全。 4. 电源管理 - 在开关电源和 DC-DC 转换器中，用于反馈信号的隔离，确保电源系统的稳定运行。 - 在电池管理系统 (BMS) 中，隔离高压侧和低压侧的信号，防止高压对控制电路的影响。 5. 汽车电子 - 用于车载电子系统中的信号隔离，例如发动机控制单元 (ECU) 和传感器接口。 - 在电动汽车 (EV) 和混合动力汽车 (HEV) 的逆变器控制中，隔离驱动信号以提高系统的可靠性和安全性。 6. 家用电器 - 在洗衣机、空调等家电的控制板中，隔离用户输入信号与主控芯片，减少电磁干扰。 - 用于电机驱动电路中，保护控制电路免受高电压冲击。 总结来说，PS2701A-1-V-A 凭借其高隔离性能和可靠性，广泛应用于需要电气隔离的各种场景，特别是在工业、通信、医疗、电源管理和汽车电子等领域中发挥重要作用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 3.75KV TRANS 4SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | CEL |
| 数据手册 | |

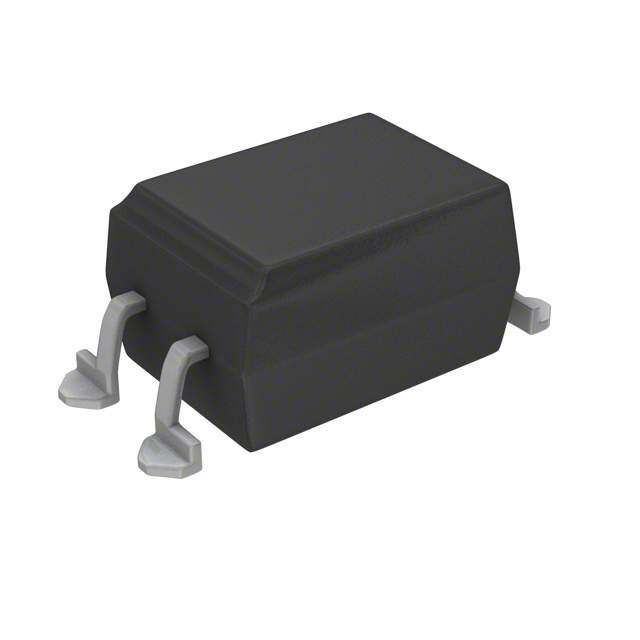

| 产品图片 |
|
| 产品型号 | PS2701A-1-V-A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | NEPOC |
| Vce饱和值（最大值） | 300mV |
| 上升/下降时间（典型值） | 5µs， 7µs |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=22067 |
| 供应商器件封装 | 4-SOP |
| 其它图纸 |
|
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 工作温度 | -55°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 100 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 30mA |
| 电流-输出/通道 | 30mA |
| 电流传输比（最大值） | 300% @ 5mA |
| 电流传输比（最小值） | 50% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
