Datasheet下载- 型号： PS2503-1-A
- 制造商： CEL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PS2503-1-A由CEL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PS2503-1-A价格参考。CELPS2503-1-A封装/规格：未分类， 暂无。您可以下载PS2503-1-A参考资料、Datasheet数据手册功能说明书，资料中有PS2503-1-A 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOISOLATOR 5KV TRANS 4DIP晶体管输出光电耦合器 Hi-Speed Switch 1-Ch |
| 产品分类 | 光隔离器 - 晶体管，光电输出集成电路 - IC |
| 品牌 | CEL |
| 产品手册 | |

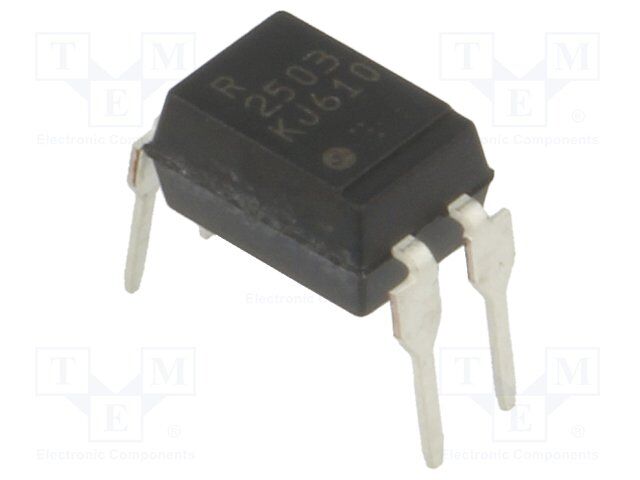

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,晶体管输出光电耦合器,CEL PS2503-1-ANEPOC |
| 数据手册 | |
| 产品型号 | PS2503-1-A |
| Vce饱和值（最大值） | 250mV |
| 上升/下降时间（典型值） | 20µs， 30µs |
| 产品目录页面 | |
| 产品种类 | 晶体管输出光电耦合器 |
| 供应商器件封装 | 4-DIP |
| 其它名称 | PS25031A |
| 其它图纸 |
|
| 包装 | 管件 |
| 商标 | CEL |
| 安装类型 | 通孔 |
| 封装 | Tube |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 封装/箱体 | DIP-4 |
| 工作温度 | -55°C ~ 100°C |
| 工厂包装数量 | 100 |
| 打开/关闭时间（典型值） | - |
| 最大上升时间 | 20 us |
| 最大下降时间 | 30 us |
| 最大功率耗散 | 150 mW |
| 最大反向二极管电压 | 6 V |
| 最大工作温度 | + 100 C |
| 最大正向二极管电压 | 1.3 V |
| 最大输入二极管电流 | 80 mA |
| 最大集电极/发射极电压 | 40 V |
| 最大集电极/发射极饱和电压 | 0.25 V |
| 最大集电极电流 | 30 mA |
| 最小工作温度 | - 55 C |
| 标准包装 | 100 |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.1V |
| 电压-输出（最大值） | 40V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 80mA |
| 电流-输出/通道 | 30mA |
| 电流传输比（最大值） | 400% @ 1mA |
| 电流传输比（最小值） | 100% @ 1mA |
| 电流传递比 | 400 % |
| 绝缘电压 | 5000 Vrms |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 输出设备 | NPN Phototransistor |
| 通道数 | 1 |
