Datasheet下载- 型号： PE-65723NL
- 制造商： Pulse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PE-65723NL由Pulse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PE-65723NL价格参考。PulsePE-65723NL封装/规格：未分类， 暂无。您可以下载PE-65723NL参考资料、Datasheet数据手册功能说明书，资料中有PE-65723NL 详细功能的应用电路图电压和使用方法及教程。

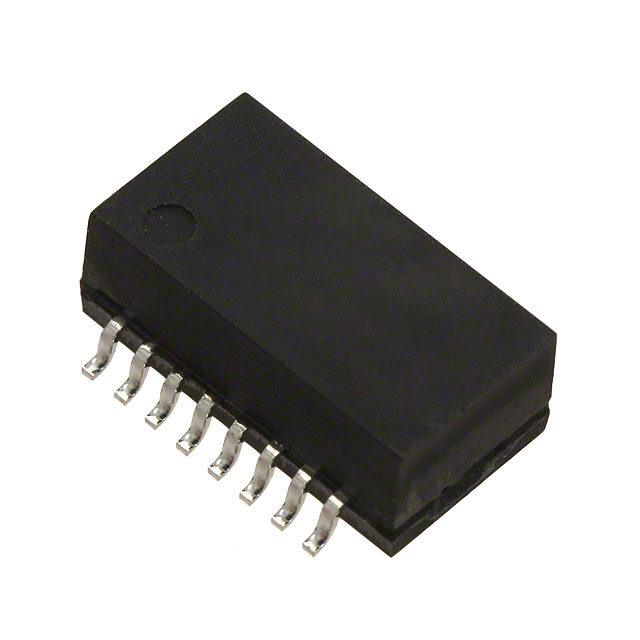

Pulse Electronics Network 的 PE-65723NL 是一款脉冲变压器，广泛应用于需要信号隔离和电压转换的电子系统中。其主要应用场景包括以太网通信设备，如10/100BASE-TX网络接口卡、交换机、路由器及工业以太网模块等。该型号支持高速数据传输，具备良好的共模抑制能力和电气隔离性能，可有效提升系统的抗干扰能力与运行稳定性。 PE-65723NL 常用于网络PHY（物理层）与RJ45端口之间，实现差分信号的耦合与阻抗匹配，同时提供高达1500VRMS的隔离电压，保障终端设备和用户安全。由于其集成中心抽头和表面贴装设计，适用于高密度PCB布局，节省空间并简化生产流程。 此外，该器件也常见于工业自动化设备、楼宇控制系统、安防监控设备以及各类嵌入式通信模块中，尤其适合对电磁兼容性（EMC）要求较高的环境。凭借Pulse Electronics在磁性元件领域的技术优势，PE-65723NL 具备可靠的长期性能和一致性，是中小功率网络接口中理想的脉冲变压器解决方案。
| 参数 | 数值 |
| 产品目录 | 变压器无源元件 |
| 描述 | TRANSFORMER 2000VRMS 75UH SMD变压器音频和信号 TRANSFORMER |
| E.T. | 1.8V µS |
| 产品分类 | 脉冲变压器变压器音频和信号 |
| 品牌 | Pulse Electronics Corporation |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Pulse PE-65723NL- |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | PE-65723NL |
| 产品 | Ethernet AUI Transformers |
| 产品种类 | Transformers |
| 其它名称 | 553-1893-5 |
| 初级线圈电阻 | 0.3 Ohms |
| 功率额定值 | 75 W |
| 匝数比-初级:次级 | 1 : 1 |
| 变压器类型 | 隔离和数据接口（封装式） |
| 商标 | Pulse |
| 大小/尺寸 | 12.70mm 长 x 9.40mm 宽 |
| 安装类型 | 表面贴装 |
| 宽度 | 7.24 mm |
| 封装 | Bulk |
| 封装/箱体 | DIP-16 |
| 尺寸 | 12.7 mm L x 7.24 mm W x 5.08 mm H |
| 屏蔽 | Unshielded |
| 工作温度范围 | 0 C to + 70 C |
| 工厂包装数量 | 40 |
| 标准包装 | 40 |
| 电感 | 75µH |
| 端接类型 | SMD/SMT |
| 类型 | Isolation Transformers for 10 Base-T |
| 绝缘电压 | 2 kV |
| 长度 | 12.7 mm |
| 频率范围 | 100 kHz |
| 高度 | 5.08 mm |
| 高度-安装（最大值） | 5.90mm |
