Datasheet下载- 型号： PE-53683NL
- 制造商： Pulse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PE-53683NL由Pulse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PE-53683NL价格参考。PulsePE-53683NL封装/规格：未分类， 暂无。您可以下载PE-53683NL参考资料、Datasheet数据手册功能说明书，资料中有PE-53683NL 详细功能的应用电路图电压和使用方法及教程。
Pulse Electronics Network 的 PE-53683NL 是一款固定电感器，广泛应用于各类电子设备中。该电感器主要适用于高频开关电源电路，如DC-DC转换器，用于滤波、储能和噪声抑制，提升电源效率与稳定性。其典型应用场景包括网络通信设备（如路由器、交换机）、工业控制设备、消费类电子产品（如机顶盒、智能家居控制器）以及电源适配器等。PE-53683NL 具有高可靠性、低损耗和良好的温度稳定性，适合在紧凑型表面贴装设计中使用，满足现代电子产品对小型化和高效能的需求。此外，该器件符合RoHS环保标准，适用于注重环保的制造流程。总体而言，PE-53683NL 是中低功率电源管理应用中的理想选择，尤其适合需要稳定电感性能和高集成度的场合。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 12.3 毫欧最大 |
| 描述 | INDUCT PWR 17.6UH SMD固定电感器 INDUCTOR NL |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Pulse |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Pulse PE-53683NLSLIC |
| 数据手册 | |

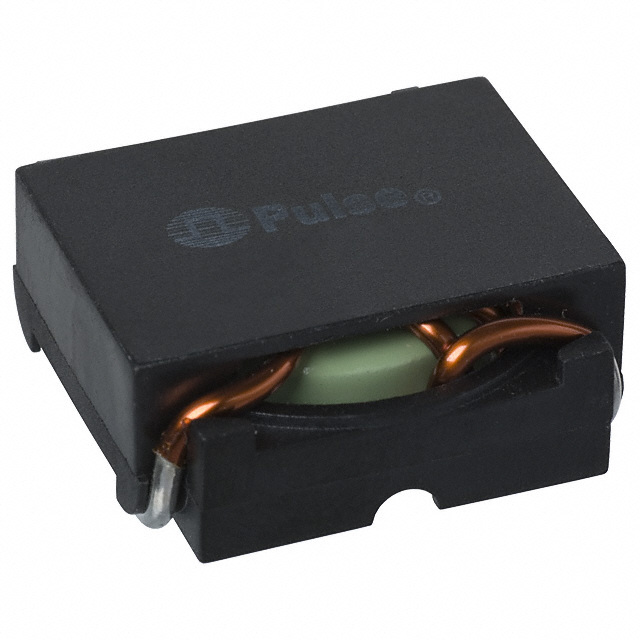

| 产品型号 | PE-53683NL |
| 不同频率时的Q值 | - |
| 产品 | Power Inductors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | - |
| 其它名称 | 553-1387 |
| 包装 | 散装 |
| 商标 | Pulse |
| 外壳宽度 | 23.88 mm |
| 外壳长度 | 23.88 mm |
| 外壳高度 | 9.91 mm |
| 大小/尺寸 | 0.940" 长 x 0.940" 宽 （23.88mm x 23.88mm） |
| 安装类型 | 表面贴装 |
| 容差 | - |
| 封装/外壳 | 非标准 |
| 封装/箱体 | 23.88 mm x 23.88 mm x 9.91 mm |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 130°C |
| 工作温度范围 | - 40 C to + 130 C |
| 工厂包装数量 | 70 |
| 最大直流电流 | 10.9 A |
| 最大直流电阻 | 12.3 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 70 |
| 电感 | 9.4 uH |
| 电流-饱和值 | - |
| 端接类型 | SMD/SMT |
| 类型 | Surface Mount Inductor |
| 频率-测试 | - |
| 频率-自谐振 | - |
| 额定电流 | 10.9A |
| 高度-安装（最大值） | 0.390"（9.91mm） |
