Datasheet下载- 型号： PDTA144TU,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PDTA144TU,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PDTA144TU,115价格参考。NXP SemiconductorsPDTA144TU,115封装/规格：未分类， 暂无。您可以下载PDTA144TU,115参考资料、Datasheet数据手册功能说明书，资料中有PDTA144TU,115 详细功能的应用电路图电压和使用方法及教程。
Nexperia的PDTA144TU,115是一款PNP型预偏置双极结型晶体管（BRT），内置基极-发射极电阻（R1=47 kΩ）和基极-集电极反馈电阻（R2=47 kΩ），采用SOT323（SC-70）小型表面贴装封装。其典型应用场景包括： 1. 数字逻辑接口与电平转换：常用于微控制器（MCU）、FPGA或逻辑IC驱动LED、继电器或小功率负载，实现TTL/CMOS电平到负载的直接开关控制，无需外置偏置电阻，简化PCB设计。 2. LED驱动电路：作为低侧或高侧开关，驱动指示LED或段式数码管，内置电阻确保可靠饱和导通，降低功耗与元件数量。 3. 电池供电设备中的负载开关：适用于便携式设备（如蓝牙耳机、遥控器、IoT传感器节点）中对功耗敏感的电源管理模块，支持低输入电流（典型IB≈0.1 mA）触发，延长电池寿命。 4. 反相器与信号切换：在简单信号反相、使能控制或状态指示电路中替代分立晶体管+电阻方案，提升可靠性与装配效率。 该器件具备高增益（hFE≥100 @ IC=10 mA）、低饱和压降（VCE(sat)≤0.3 V）及AEC-Q101车规级可靠性认证（部分批次），亦可用于车载信息娱乐系统中的非安全关键信号控制。注意其最大集电极电流为100 mA，不适用于大功率开关场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS PNP 200MW SOT323 |
| 产品分类 | 晶体管(BJT) - 单路﹐预偏压式 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

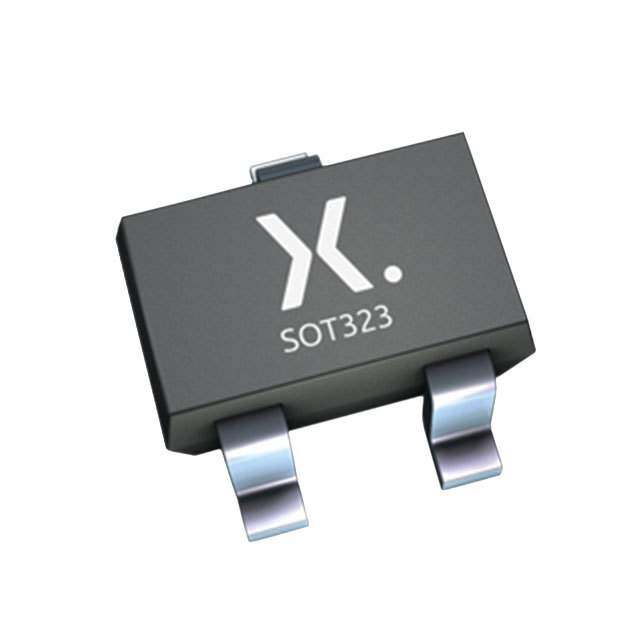

| 产品图片 |
|
| 产品型号 | PDTA144TU,115 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 150mV @ 500µA， 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 100 @ 1mA，5V |
| 产品目录绘图 |
|
| 供应商器件封装 | SOT-323 |
| 其它名称 | 568-2137-6 |
| 功率-最大值 | 200mW |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-70，SOT-323 |
| 晶体管类型 | PNP - 预偏压 |
| 标准包装 | 1 |
| 电压-集射极击穿（最大值） | 50V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | 1µA |
| 电阻器-发射极基底(R2)(Ω) | - |
| 电阻器-基底(R1)(Ω) | 47k |
| 频率-跃迁 | - |
