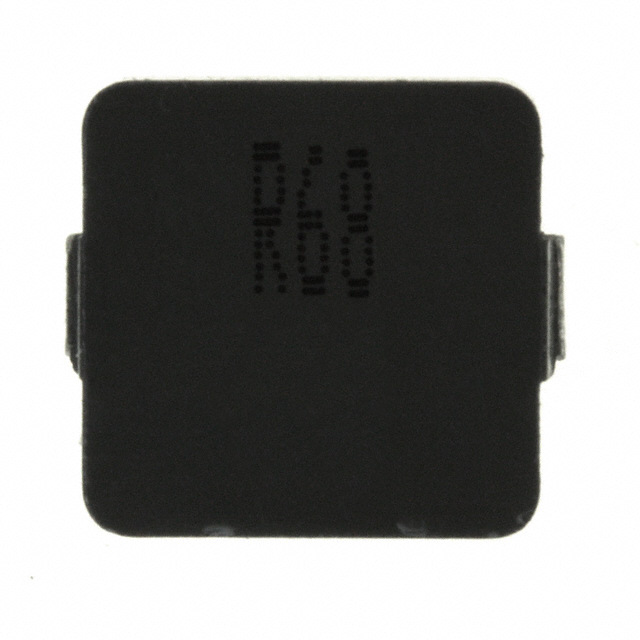

Datasheet下载- 型号： PCMC104T-R68MN
- 制造商： SUSUMU INTERNATIONAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PCMC104T-R68MN由SUSUMU INTERNATIONAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PCMC104T-R68MN价格参考。SUSUMU INTERNATIONALPCMC104T-R68MN封装/规格：未分类， 暂无。您可以下载PCMC104T-R68MN参考资料、Datasheet数据手册功能说明书，资料中有PCMC104T-R68MN 详细功能的应用电路图电压和使用方法及教程。
Susumu品牌PCMC104T-R68MN是一款贴片式固定电感器（功率电感），电感值为0.68μH，额定电流高（典型Irms约12.5A），采用屏蔽型复合磁芯结构，具有低直流电阻（DCR约3.2mΩ）、优异的抗饱和特性和良好的EMI抑制能力。其主要应用场景包括： - DC-DC降压转换器（Buck Converter）：广泛用于服务器电源、通信设备、工业控制板等中高功率场合，作为主功率电感，配合MOSFET和控制器实现高效电压转换（如12V转1.2V/3.3V/5V等）； - CPU/GPU供电模块（VRM/VDDQ）：在高性能计算与图形卡的多相供电系统中，承担大电流滤波与能量存储功能，确保动态负载下电压稳定； - 车载信息娱乐系统与ADAS电源管理：满足AEC-Q200基础可靠性要求（需确认具体批次认证），适用于车规级前装或后装设备中的DC/DC稳压单元； - FPGA及ASIC电源系统：为数字核心提供低噪声、高瞬态响应的供电支持； - 5G基站PA电源、LED驱动电源等工业电源模块。 该器件尺寸为4.0×4.0×1.8mm（L×W×H），适合高密度PCB布局，且具备良好的热性能与长期可靠性，是中大电流、高频（典型工作频率100kHz–2MHz）开关电源设计的理想选型。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 2.7 毫欧最大 |
| 描述 | COIL .68 UH POWER CHOKE 20% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Susumu |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | PCMC104T-R68MN |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | PCMC |
| 不同频率时的Q值 | - |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | - |
| 其它名称 | 408-1323-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.453" 长 x 0.394" 宽（11.50mm x 10.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.com/cn/zh/ph/Susumu/PCMC_PCMBseries.html |
| 电感 | 680nH |
| 电流-饱和值 | 39A |
| 类型 | - |
| 频率-测试 | - |
| 频率-自谐振 | - |
| 额定电流 | 22A |
| 高度-安装（最大值） | 0.157"（4.00mm） |
%20Series_104(T,E),PCMB105T%20Bottom.jpg)
%20Series_104T%20Side.jpg)
