Datasheet下载- 型号： PC9D10
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC9D10由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC9D10价格参考。Sharp MicroelectronicsPC9D10封装/规格：未分类， 暂无。您可以下载PC9D10参考资料、Datasheet数据手册功能说明书，资料中有PC9D10 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下）的PC9D10是一款高速光隔离器（光电耦合器），内置逻辑输出级（集电极开路输出），具有高共模瞬态抗扰度（CMTI > 15 kV/μs）、快速传播延迟（典型值约0.25 μs）、宽工作温度范围（–40°C 至 +100°C）及增强型绝缘性能（隔离电压高达5000 Vrms）。 其典型应用场景包括： 1. 工业变频器与伺服驱动器：用于隔离MCU/PWM控制器与IGBT/MOSFET栅极驱动电路，可靠传输PWM信号并防止高压噪声干扰； 2. PLC数字I/O模块：作为输入端口的隔离接口，将现场24V开关信号安全转换为逻辑电平，提升系统抗干扰能力； 3. 不间断电源（UPS）与光伏逆变器：在控制板与功率级之间实现故障信号（如过流、过温）的快速、隔离反馈； 4. 医疗设备电源控制：满足IEC 60601-1安规要求，隔离微控制器与高压电源管理电路，保障患者电气安全； 5. 电动汽车车载充电机（OBC）：用于初级侧控制与次级侧反馈之间的隔离通信，支持高可靠性、低延迟的系统保护响应。 需注意：PC9D10为单通道、逻辑输出型器件，不集成驱动能力，常需外接上拉电阻及必要时搭配专用栅极驱动IC使用。设计中应严格遵循PCB爬电距离/电气间隙要求，并参考瑞萨官方最新Datasheet进行布局与认证设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | PHOTOCOUPLER OPIC 8-DIP |
| 产品分类 | 光隔离器 - 逻辑输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

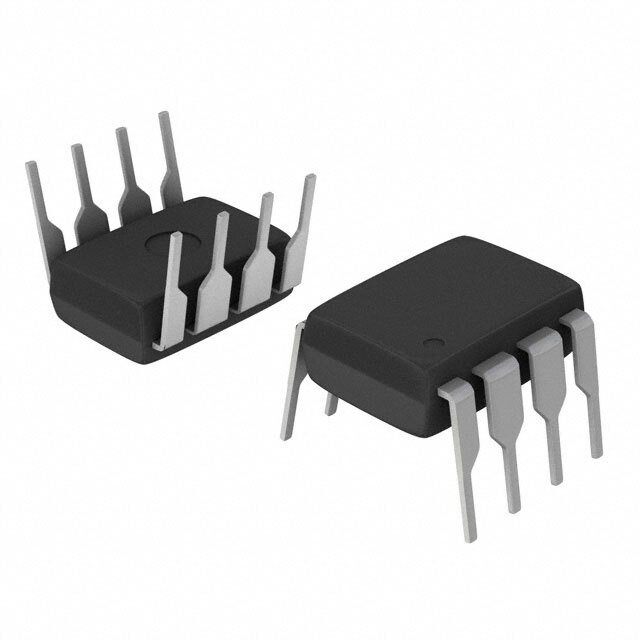

| 产品图片 |
|
| 产品型号 | PC9D10 |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | OPIC™ |
| 上升/下降时间（典型值） | 30ns， 30ns |
| 传播延迟tpLH/tpHL（最大值） | 75ns， 75ns |
| 供应商器件封装 | 8-DIP |
| 共模瞬态抗扰度（最小值） | 100V/µs |
| 其它名称 | 425-1548-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 8-DIP（0.300"，7.62mm） |
| 工作温度 | 0°C ~ 70°C |
| 数据速率 | - |
| 标准包装 | 50 |
| 电压-正向(Vf)（典型值） | 1.6V |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电压-隔离 | 2500Vrms |
| 电流-DC正向(If) | 15mA |
| 电流-输出/通道 | 16mA |
| 输入-输入侧1/输入侧2 | 2/0 |
| 输入类型 | DC |
| 输出类型 | 开路集电极 |
| 通道数 | 2 |
