Datasheet下载- 型号： PC817X9NSZ0F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC817X9NSZ0F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC817X9NSZ0F价格参考。Sharp MicroelectronicsPC817X9NSZ0F封装/规格：未分类， 暂无。您可以下载PC817X9NSZ0F参考资料、Datasheet数据手册功能说明书，资料中有PC817X9NSZ0F 详细功能的应用电路图电压和使用方法及教程。
PC817X9NSZ0F（由Sharp Microelectronics设计，现归属Renesas Electronics旗下）是一款通用型光耦合器，属于“光隔离器—晶体管输出”类别，采用DIP-4封装，内置红外LED与NPN光敏晶体管，具有高隔离电压（≥5,000 Vrms）、典型CTR（电流传输比）80–160%、响应时间约4–18 μs。 其典型应用场景包括： ✅ 开关电源反馈控制：在AC-DC适配器或DC-DC模块中，隔离初级侧（高压侧）与次级侧（低压侧），将稳压误差信号（如TL431输出）安全传递至PWM控制器（如UC3842），实现闭环稳压； ✅ 微控制器I/O隔离：保护MCU（如STM32、ESP32）免受工业现场强电干扰或电平冲突，用于驱动继电器、固态继电器（SSR）或PLC数字输入/输出模块； ✅ 通信接口电平隔离：在RS-232/RS-485接口前端提供信号隔离，抑制地环路噪声与浪涌冲击； ✅ 家电与白色家电控制：如空调、洗衣机中隔离主控板与高压电机驱动电路，满足安规（IEC/UL）对功能绝缘与加强绝缘的要求； ✅ 电池管理系统（BMS）采样隔离：在多串电池监测中，隔离高压电池组与低压MCU之间的温度、电压信号通路（需配合外围电路实现线性化）。 该器件不适用于高速数字通信（如USB、CAN）或高精度模拟信号传输，但凭借成熟可靠、成本低廉、温度稳定性好（工作范围-30℃~+100℃）等优势，广泛应用于中低速、高可靠性要求的工业与消费类电子隔离场合。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOISOLATOR 5KV TRANS 4DIP晶体管输出光电耦合器 80-600% CTR rank |
| 产品分类 | 光隔离器 - 晶体管，光电输出集成电路 - IC |
| 品牌 | Sharp Microelectronics |
| 产品手册 | |

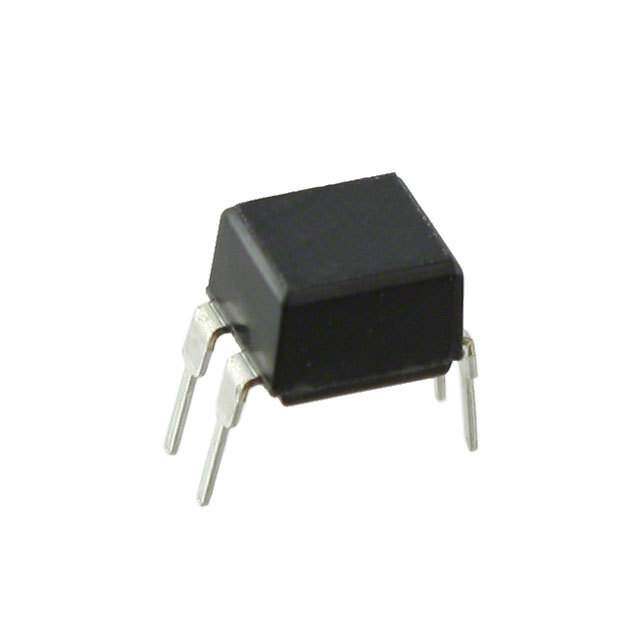

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,晶体管输出光电耦合器,Sharp Microelectronics PC817X9NSZ0F- |
| 数据手册 | |
| 产品型号 | PC817X9NSZ0F |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 产品种类 | 晶体管输出光电耦合器 |
| 供应商器件封装 | 4-DIP |
| 包装 | 管件 |
| 商标 | Sharp Microelectronics |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 封装/箱体 | DIP-4 |
| 工作温度 | -30°C ~ 100°C |
| 工厂包装数量 | 2000 |
| 打开/关闭时间（典型值） | - |
| 最大上升时间 | 18 us |
| 最大下降时间 | 18 us |
| 最大功率耗散 | 200 mW |
| 最大反向二极管电压 | 6 V |
| 最大工作温度 | + 100 C |
| 最大正向二极管电压 | 1.4 V |
| 最大输入二极管电流 | 50 mA |
| 最大集电极/发射极电压 | 80 V |
| 最大集电极/发射极饱和电压 | 0.2 V |
| 最大集电极电流 | 50 mA |
| 最小工作温度 | - 30 C |
| 标准包装 | 100 |
| 正向电流 | 5 mA |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 80V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 600% @ 5mA |
| 电流传输比（最小值） | 130% @ 5mA |
| 电流传递比 | 130 % to 600 % |
| 绝缘电压 | 5000 Vrms |
| 输入类型 | DC |
| 输出类型 | Open Collector |
| 输出设备 | NPN Phototransistor |
| 通道数 | 1 |
