Datasheet下载- 型号： PC81712NIP0F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC81712NIP0F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC81712NIP0F价格参考。Sharp MicroelectronicsPC81712NIP0F封装/规格：未分类， 暂无。您可以下载PC81712NIP0F参考资料、Datasheet数据手册功能说明书，资料中有PC81712NIP0F 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下品牌）的PC81712NIP0F是一款高可靠性、DIP-4封装的光隔离器（光电耦合器），采用晶体管输出（光电三极管型），具有高隔离电压（≥5,000 Vrms）、CTR（电流传输比）典型值为130–260%（IF = 5 mA），响应时间较快（上升/下降时间约4 μs），工作温度范围宽（–30°C 至 +100°C），且符合UL、cUL、VDE及CQC安全认证。 其典型应用场景包括： 1. 开关电源反馈回路：用于AC-DC适配器、LED驱动电源等，隔离初级侧（高压）与次级侧（低压）控制信号，提升系统安全性与抗干扰能力； 2. 工业PLC输入/输出隔离：将现场传感器（如接近开关、按钮）的24V DC信号电平转换并隔离后送入控制器，防止地环路干扰与高压窜入； 3. 电机驱动与变频器保护电路：隔离MCU控制信号与IGBT/MOSFET驱动级，避免功率回路噪声影响逻辑电路； 4. 医疗设备与楼宇自动化：在需满足IEC 60601或IEC 61000-4-x标准的场合，提供基本绝缘隔离，保障患者/操作人员安全； 5. 通信接口电平转换与隔离：如RS-232/485接口前端，实现不同电域间的信号耦合与噪声抑制。 该器件不适用于高速数字通信（如USB、CAN），但凭借成熟工艺、稳定参数和成本优势，在中低速、高可靠性隔离场景中被广泛采用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATOR 5KV TRANS 4SMD |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

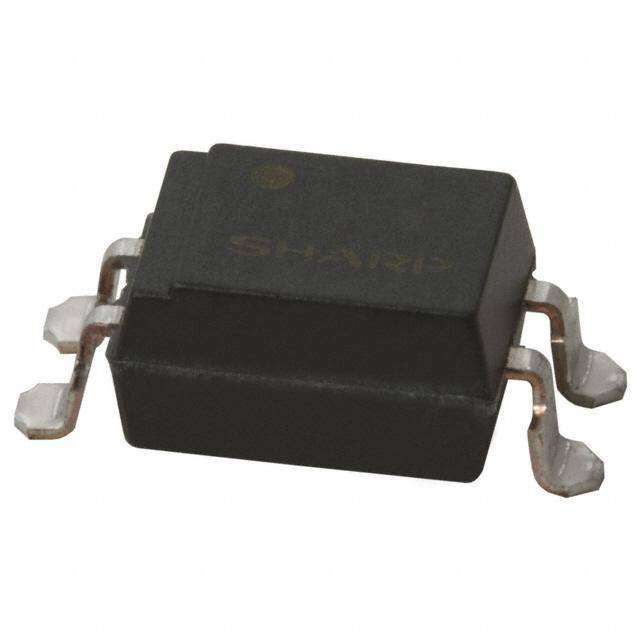

| 产品图片 |
|
| 产品型号 | PC81712NIP0F |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 供应商器件封装 | 4-SMD |
| 其它名称 | 425-2180-6 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 80V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 10mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 400% @ 500µA |
| 电流传输比（最小值） | 160% @ 500µA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
