Datasheet下载- 型号： PC411L0NIP0F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC411L0NIP0F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC411L0NIP0F价格参考。Sharp MicroelectronicsPC411L0NIP0F封装/规格：未分类， 暂无。您可以下载PC411L0NIP0F参考资料、Datasheet数据手册功能说明书，资料中有PC411L0NIP0F 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为Renesas子公司）的PC411L0NIP0F是一款高速光隔离器（光电耦合器），内置逻辑输出级（集电极开路型，兼容TTL/CMOS），具有高共模瞬态抑制（CMTI > 15 kV/μs）、低传播延迟（典型值0.15 μs）、宽工作温度范围（–40°C 至 +105°C）及增强型绝缘性能（隔离电压：3750 Vrms）。 其典型应用场景包括： - 工业自动化：用于PLC数字输入模块、伺服驱动器和变频器中，隔离微控制器与高压功率电路（如IGBT栅极驱动信号反馈），防止噪声干扰和地电位差损坏低压侧。 - 电源系统：在开关电源（SMPS）的次级侧反馈回路中，实现稳压信号（如PWM占空比调整）的安全隔离传输；也用于DC-DC模块的使能/故障信号隔离。 - 电机控制：隔离MCU发出的启停、方向或故障信号至H桥驱动电路，保障控制侧安全。 - 通信接口隔离：在RS-485/CAN总线节点中，隔离数据收发信号，提升抗干扰能力与系统可靠性。 - 医疗与测试设备：需满足IEC 60601或UL 1577安规要求的低压控制与高压检测电路之间的信号隔离。 该器件无需外部上拉电阻（内部已集成），简化设计，适用于对速度、可靠性和小型化有较高要求的紧凑型嵌入式系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | PHOTOCOUPLER OPIC 5-SMD |
| 产品分类 | 光隔离器 - 逻辑输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

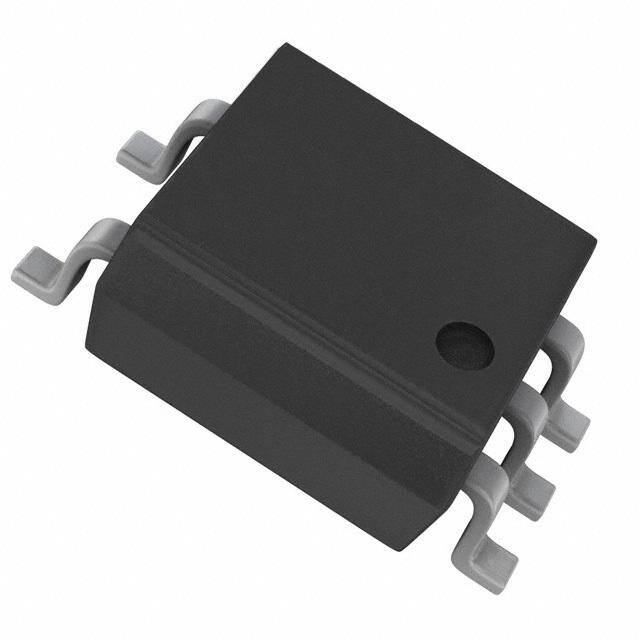

| 产品图片 |
|
| 产品型号 | PC411L0NIP0F |
| PCN过时产品 | http://www.sharpsma.com/webfm_send/1730 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | OPIC™ |
| 上升/下降时间（典型值） | 4ns， 3ns |
| 传播延迟tpLH/tpHL（最大值） | 60ns， 60ns |
| 供应商器件封装 | 5-MFP |
| 共模瞬态抗扰度（最小值） | 15kV/µs |
| 其它名称 | 425-2588-6 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SOIC（0.173"，4.40mm 宽，5 引线） |
| 工作温度 | -40°C ~ 85°C |
| 数据速率 | 15Mbps |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.6V |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 20mA |
| 电流-输出/通道 | 2mA |
| 输入-输入侧1/输入侧2 | 1/0 |
| 输入类型 | DC |
| 输出类型 | 推挽式/图腾柱 |
| 通道数 | 1 |
