Datasheet下载- 型号： PC3SG11YIZ0F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3SG11YIZ0F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3SG11YIZ0F价格参考。Sharp MicroelectronicsPC3SG11YIZ0F封装/规格：未分类， 暂无。您可以下载PC3SG11YIZ0F参考资料、Datasheet数据手册功能说明书，资料中有PC3SG11YIZ0F 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为Renesas旗下）的PC3SG11YIZ0F是一款光隔离双向可控硅（TRIAC）输出型光耦，专用于交流负载的固态隔离控制。其典型应用场景包括： - 家用及商用电器控制：如智能电饭煲、微波炉、空调风机、电暖器等中，用于MCU（如8位单片机）安全驱动交流加热/电机负载，实现强弱电隔离与过零触发控制，降低EMI。 - 工业自动化接口：PLC输出模块中隔离驱动小功率交流执行器（如24–240V AC电磁阀、指示灯、小型继电器线圈），提升抗干扰性与系统安全性。 - 照明调光系统：配合过零检测电路，实现LED驱动电源或传统白炽灯/卤素灯的无级相位调光，兼顾效率与兼容性。 - 固态继电器（SSR）基础模块：作为核心隔离驱动单元，集成于紧凑型SSR中，替代机械继电器，延长寿命、消除触点火花。 该器件内置高CTR（电流传输比）红外LED与零交叉型双向可控硅，具备自动过零导通特性，可显著抑制开关噪声，满足IEC/UL 60747-5-2安全隔离标准（输入-输出耐压≥5000 Vrms），适用于需功能安全与EMC合规的消费电子及工业控制场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER TRIAC OUT 600V 4SMD |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/358 |

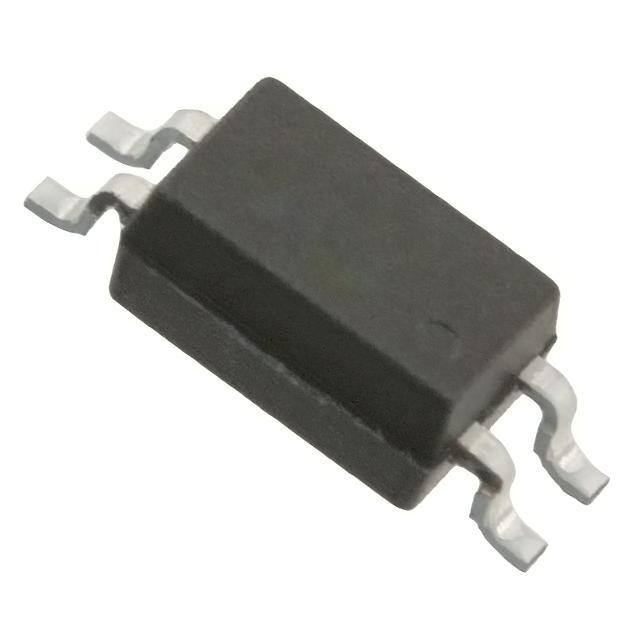

| 产品图片 |
|
| 产品型号 | PC3SG11YIZ0F |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 4-SMD |
| 其它名称 | 425-2137-5 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SOIC （0.173"， 4.40mm） |
| 标准包装 | 50 |
| 电压-断态 | 600V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 100µA |
| 电流-栅极触发(Igt)（最大值） | 10mA |
| 电流-输出/通道 | 50mA |
| 输出类型 | 交流标准三端双向可控硅开关 |
| 通道数 | 1 |
