Datasheet下载- 型号： PC3SD21YXZCF
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3SD21YXZCF由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3SD21YXZCF价格参考。Sharp MicroelectronicsPC3SD21YXZCF封装/规格：未分类， 暂无。您可以下载PC3SD21YXZCF参考资料、Datasheet数据手册功能说明书，资料中有PC3SD21YXZCF 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics 的 PC3SD21YXZCF 是一款光隔离双向可控硅（TRIAC）输出型光耦，内置过零检测功能（Zero-Crossing Detection），适用于交流负载的隔离控制。其典型应用场景包括： - 智能家电控制：如空调、洗衣机、电热水器中的交流电机/加热器开关控制，利用其过零触发特性，可显著降低电磁干扰（EMI）和浪涌电流，提升系统可靠性与EMC性能。 - 固态继电器（SSR）模块：作为驱动级隔离器件，用于工业或楼宇自动化中的小功率交流负载（≤100mA RMS 负载电流，耐压达600V）通断控制，实现微控制器（如MCU、PLC输出口）与市电回路的安全电气隔离（隔离电压5000Vrms）。 - 调光与调功系统：配合外部相位控制电路，可用于LED驱动电源或白炽灯调光器中，但需注意该型号为过零型，不支持相位角调光，仅适用于开关式或PWM式功率调节。 - 办公设备与POS终端：如自动售货机、打印机、ATM机中控制交流风扇、电磁阀或指示灯等低功率交流部件，满足UL/cUL、VDE等安全认证要求。 该器件工作温度范围宽（–30°C 至 +100°C），封装为紧凑DIP-6，适合PCB空间受限设计。需注意：输出为双向可控硅，不可直接驱动直流负载；使用时须确保交流负载电流在额定范围内，并配合适当散热及缓冲电路（RC snubber）以保护内部TRIAC。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER TRIAC 600V 6SMD ZC |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/355 |

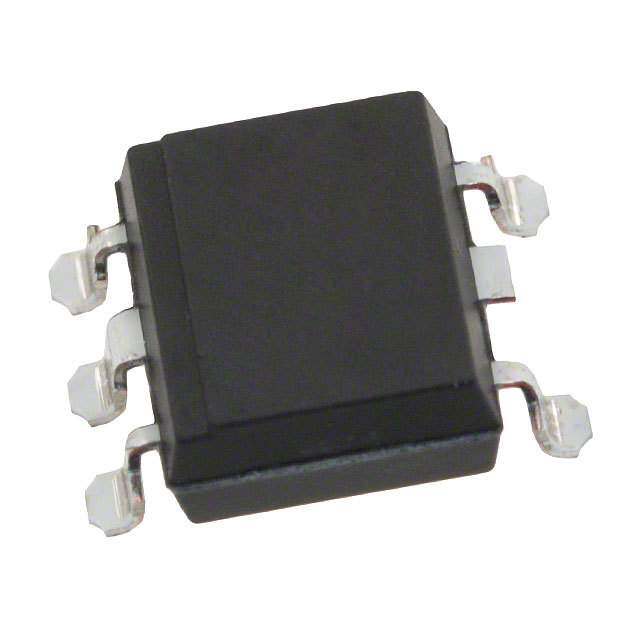

| 产品图片 |
|
| 产品型号 | PC3SD21YXZCF |
| PCN过时产品 | http://www.sharpsma.com/download/PCN-2012-1130-01pdf |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品目录页面 | |
| 供应商器件封装 | 6-SMD |
| 其它名称 | 425-2135-5 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD |
| 标准包装 | 50 |
| 电压-断态 | 600V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 100µA |
| 电流-栅极触发(Igt)（最大值） | 5mA |
| 电流-输出/通道 | 100mA |
| 输出类型 | 交流过零三端双向可控硅开关 |
| 通道数 | 1 |
