产品简介：
ICGOO电子元器件商城为您提供PC3SD21YXZC由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3SD21YXZC价格参考。Sharp MicroelectronicsPC3SD21YXZC封装/规格：未分类， 暂无。您可以下载PC3SD21YXZC参考资料、Datasheet数据手册功能说明书，资料中有PC3SD21YXZC 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下品牌）的PC3SD21YXZC是一款光隔离双向可控硅（TRIAC）输出型光耦，属于过零型交流负载驱动器件。其典型应用场景包括： - 智能家电控制：如空调、洗衣机、微波炉中的交流电机/加热器开关控制，利用其过零触发特性，可显著降低EMI干扰和浪涌电流，提升系统可靠性与EMC性能。 - 固态继电器（SSR）模块：作为核心隔离驱动元件，用于工业温控器、照明调光器、电热设备等中小功率（≤100mA负载电流，耐压600V）交流负载的无触点通断控制。 - PLC输出模块与工业I/O隔离：在可编程逻辑控制器中实现现场侧（AC 100–240V）与控制侧（DC 5V）之间的电气隔离，保障MCU安全，抗干扰能力强（共模抑制比高）。 - 家用及商用调光/调速系统：配合相位控制电路（需外置触发设计），适用于LED驱动电源、风扇调速等对噪声敏感的应用。 该器件内置过零检测电路，仅在交流电压过零点附近导通，避免非过零切换引起的电流冲击与高频噪声，特别适合对电磁兼容性要求高的消费类与工业嵌入式系统。注意：其输出为双向可控硅，仅适用于交流负载，不可用于直流开关；实际使用需配合限流电阻与RC缓冲网络以保护器件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER TRIAC 600V 6SMD ZC |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/355 |

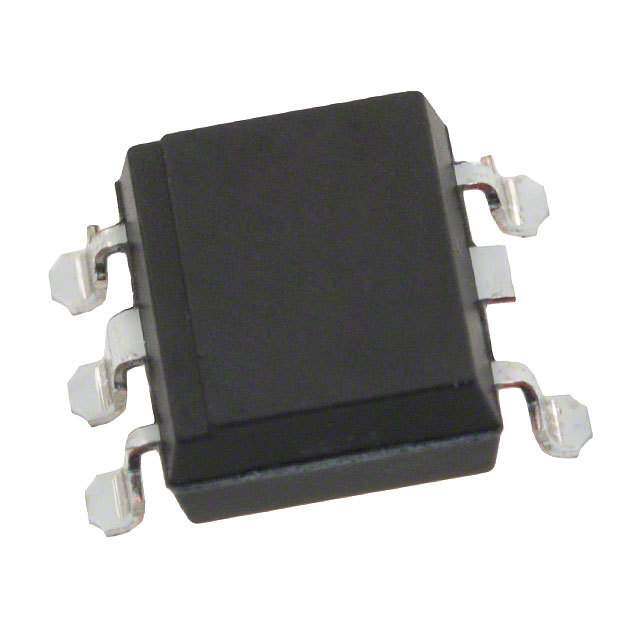

| 产品图片 |
|
| 产品型号 | PC3SD21YXZC |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品目录页面 | |
| 供应商器件封装 | 6-SMD |
| 其它名称 | 425-1374-5 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD |
| 标准包装 | 50 |
| 电压-断态 | 600V |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 3.5mA |
| 电流-栅极触发(Igt)（最大值） | 5mA |
| 电流-输出/通道 | 100mA |
| 认可 | CSA， UR， VDE |
| 输出类型 | Triac |
| 通道数 | 1 |
