Datasheet下载- 型号： PC3SD11NXZCF
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3SD11NXZCF由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3SD11NXZCF价格参考。Sharp MicroelectronicsPC3SD11NXZCF封装/规格：未分类， 暂无。您可以下载PC3SD11NXZCF参考资料、Datasheet数据手册功能说明书，资料中有PC3SD11NXZCF 详细功能的应用电路图电压和使用方法及教程。

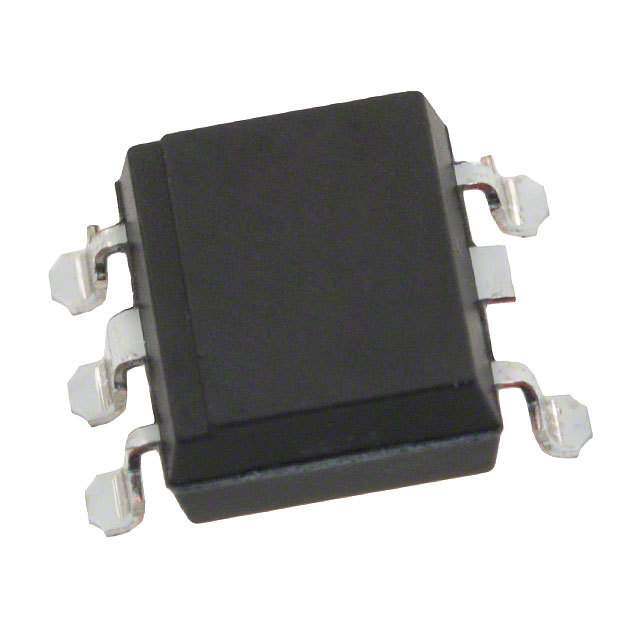

Sharp Microelectronics 的 PC3SD11NXZCF 是一款光隔离双向可控硅（TRIAC）输出型光耦，内置过零检测功能（Zero-Crossing Detection），适用于交流负载的固态开关控制。其典型应用场景包括： - 智能家电控制：如空调、洗衣机、电热水器中的交流加热器、风机或压缩机启停，利用其过零触发特性，可显著降低电磁干扰（EMI）和浪涌电流，提升系统可靠性与EMC性能。 - 工业自动化：用于PLC输出模块、温控器、固态继电器（SSR）驱动电路，安全隔离微控制器（如MCU）低压控制侧与220V/110V交流负载侧，实现电气隔离（隔离电压达5,000 Vrms）和抗噪保护。 - 照明调光与控制：配合相位控制电路，可实现LED驱动电源或传统白炽灯/卤素灯的无级调光（需外置触发电路），但PC3SD11NXZCF本身为过零型，更适合开关式调光（如PWM占空比控制通断周期），而非连续相位调光。 - 楼宇自控与智能家居终端：如智能插座、能源管理系统中的负载通断模块，满足UL/CSA/EN60747-5-5等安全标准，具备高共模抑制比（CMR）和长期稳定性。 该器件工作温度范围宽（−30°C 至 +100°C），采用紧凑DIP-6封装，适合高密度PCB布局。注意：其输出为过零型TRIAC驱动，不适用于需要非过零触发的快速响应或相位角调光场景；实际应用中需配合限流电阻、RC缓冲网络及适当散热设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER TRIAC OUT 600V 6SMD |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/352 |
| 产品图片 |
|
| 产品型号 | PC3SD11NXZCF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品目录页面 | |
| 供应商器件封装 | 6-SMD |
| 其它名称 | 425-2126-5 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD |
| 标准包装 | 500 |
| 电压-断态 | 600V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 100µA |
| 电流-栅极触发(Igt)（最大值） | 5mA |
| 电流-输出/通道 | 100mA |
| 输出类型 | 交流标准三端双向可控硅开关 |
| 通道数 | 1 |
