Datasheet下载- 型号： PC3SD11NXZB
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3SD11NXZB由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3SD11NXZB价格参考。Sharp MicroelectronicsPC3SD11NXZB封装/规格：未分类， 暂无。您可以下载PC3SD11NXZB参考资料、Datasheet数据手册功能说明书，资料中有PC3SD11NXZB 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics 的 PC3SD11NXZB 是一款光隔离双向可控硅（TRIAC）输出型光耦，内置过零检测功能（Zero-Crossing Detection），专为交流负载控制设计。其典型应用场景包括： - 智能家电控制：如空调、洗衣机、电热水器中的交流电机/加热器开关控制，利用其过零触发特性，显著降低电磁干扰（EMI）和浪涌电流，提升系统可靠性与寿命。 - 固态继电器（SSR）模块：作为核心隔离驱动器件，实现微控制器（如MCU、PLC输出）与220V/110V交流负载之间的安全电气隔离（隔离电压达5,000 Vrms），适用于工业温控、照明调光等场合。 - 楼宇自动化系统：用于智能照明、窗帘电机、暖通设备的无触点通断控制，具备长寿命、无机械磨损、低功耗（输入LED电流仅5–10 mA）等优势。 - 符合安规要求的消费电子：因通过UL、cUL、VDE等安全认证，广泛用于需满足IEC/EN 60747-5-2标准的家用电器及医疗辅助设备中的交流电源隔离控制。 该器件集成过零检测电路，确保仅在交流电压过零点附近导通，避免相位角触发带来的谐波与噪声，特别适合阻性或轻感性负载（如白炽灯、加热丝）。不适用于需相位调光（如可控硅调光）或高di/dt感性负载（如大功率继电器线圈）场景。使用时需配合适当的限流电阻与阻容吸收网络（RC snubber）以保障稳定运行。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER TRIAC OUT 600V 6SMD |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/352 |

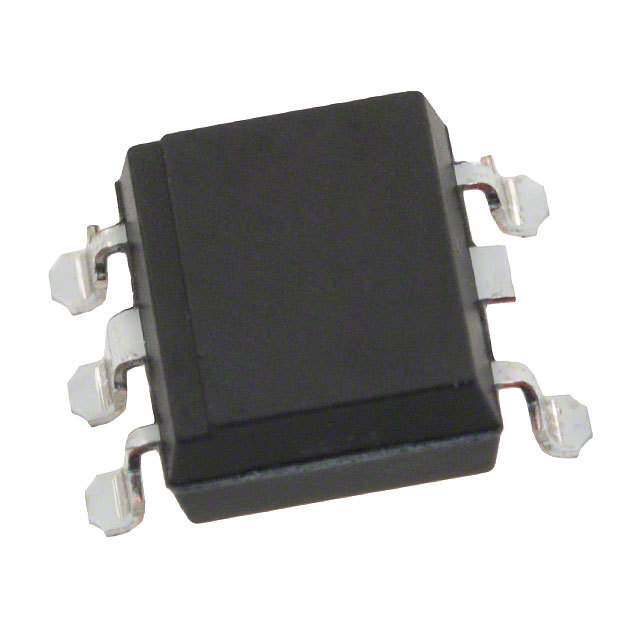

| 产品图片 |
|
| 产品型号 | PC3SD11NXZB |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 6-SMD |
| 其它名称 | 425-1365-5 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-SMD |
| 标准包装 | 50 |
| 电压-断态 | 600V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 100µA |
| 电流-栅极触发(Igt)（最大值） | 7mA |
| 电流-输出/通道 | 100mA |
| 输出类型 | 交流标准三端双向可控硅开关 |
| 通道数 | 1 |
