Datasheet下载- 型号： PC3H510NIP
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC3H510NIP由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC3H510NIP价格参考。Sharp MicroelectronicsPC3H510NIP封装/规格：未分类， 暂无。您可以下载PC3H510NIP参考资料、Datasheet数据手册功能说明书，资料中有PC3H510NIP 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下品牌）的PC3H510NIP是一款单通道、晶体管输出型光隔离器（光电耦合器），采用DIP-4封装，具有高隔离电压（Viso = 5000 Vrms）、高电流传输比（CTR ≥ 50% @ IF = 5 mA）、快速响应（tPLH/tPHL ≈ 4 μs）及宽工作温度范围（–30°C 至 +100°C）。 其典型应用场景包括： 1. 工业控制接口：用于PLC输入/输出模块中，隔离微控制器与高压/大电流执行器件（如继电器、电磁阀、电机驱动器），防止噪声干扰和地电位差损坏低压电路； 2. 开关电源反馈回路：在AC-DC或DC-DC隔离电源中，配合TL431等器件构成次级电压反馈通路，实现初级侧PWM控制器的精准稳压； 3. 通信接口隔离：用于RS-232、RS-485或CAN总线收发器的信号隔离，提升系统抗共模干扰能力与安全性； 4. 家用电器与白色家电：如变频空调、洗衣机主控板中，隔离用户操作信号（按键、显示）与高压逆变驱动电路； 5. 医疗设备安全隔离：在低功耗、非生命支持类设备中，满足基本绝缘要求，保障患者与操作者电气安全。 该器件不适用于高速数字通信（如USB、以太网）或需线性模拟隔离的场合。选型时需注意驱动LED电流（推荐IF = 5–10 mA）及负载电阻匹配，以确保晶体管饱和导通并兼顾响应速度与功耗。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 2.5KV DARLNG 4-MINI-FLAT |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

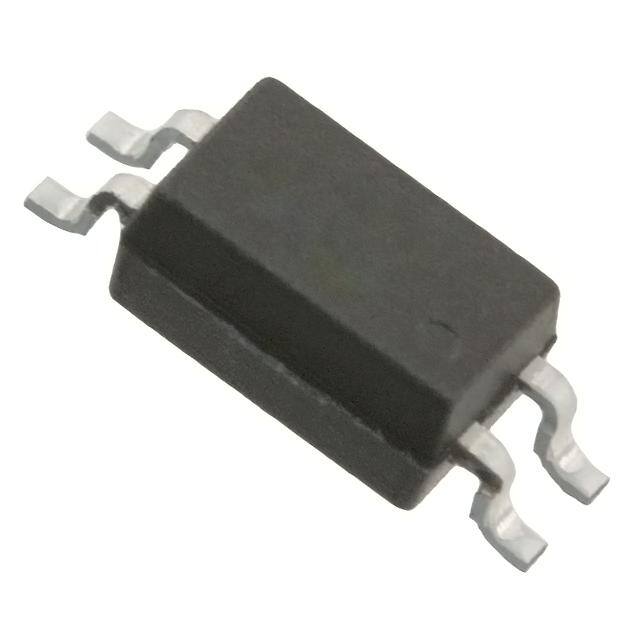

| 产品图片 |
|
| 产品型号 | PC3H510NIP |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 1V |
| 上升/下降时间（典型值） | 60µs， 53µs |
| 供应商器件封装 | 4-Mini-Flat |
| 其它名称 | 425-1346-2 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SOIC （0.173"， 4.40mm） |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 3,000 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 35V |
| 电压-隔离 | 2500Vrms |
| 电流-DC正向(If) | 10mA |
| 电流-输出/通道 | 80mA |
| 电流传输比（最大值） | - |
| 电流传输比（最小值） | 600% @ 500µA |
| 输入类型 | DC |
| 输出类型 | 达林顿晶体管 |
| 通道数 | 1 |
