产品简介：
ICGOO电子元器件商城为您提供PC364N1J000F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC364N1J000F价格参考。Sharp MicroelectronicsPC364N1J000F封装/规格：未分类， 暂无。您可以下载PC364N1J000F参考资料、Datasheet数据手册功能说明书，资料中有PC364N1J000F 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下品牌）的PC364N1J000F是一款单通道、晶体管输出型光耦合器（光隔离器），采用DIP-4封装，具有高隔离电压（Viso=5,000 Vrms）、高电流传输比（CTR：50–600% @ IF=5mA）、快速响应（tPLH/tPHL ≈ 4μs典型值）及宽工作温度范围（–30°C 至 +100°C）。 其典型应用场景包括： 1. 工业控制接口：用于PLC输入模块中隔离现场开关信号（如按钮、限位开关、接近传感器），防止高压/噪声干扰主控电路； 2. 电源反馈与稳压：在开关电源（SMPS）次级侧采样输出电压，通过光耦将误差信号隔离反馈至初级PWM控制器（如UC3842），实现安全可靠的闭环调节； 3. 微控制器I/O隔离：保护MCU（如STM32、Arduino）GPIO免受电机驱动、继电器线圈或AC负载产生的反电动势及地电位差影响； 4. 通信接口隔离：在RS-232/RS-485等串行总线前端提供电平转换与电气隔离，提升系统抗干扰能力与安全性； 5. 家电与白色家电：应用于变频空调、洗衣机等设备中，隔离主控板与高压逆变模块间的控制信号，满足IEC/UL安规要求。 该器件不适用于高速数字通信（如USB、CAN）或线性模拟信号传输，但凭借高CTR和稳定可靠性，广泛用于中低速、高安全性要求的隔离控制场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 3.75KV TRANS 4-MINI-FLAT |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/1110 |

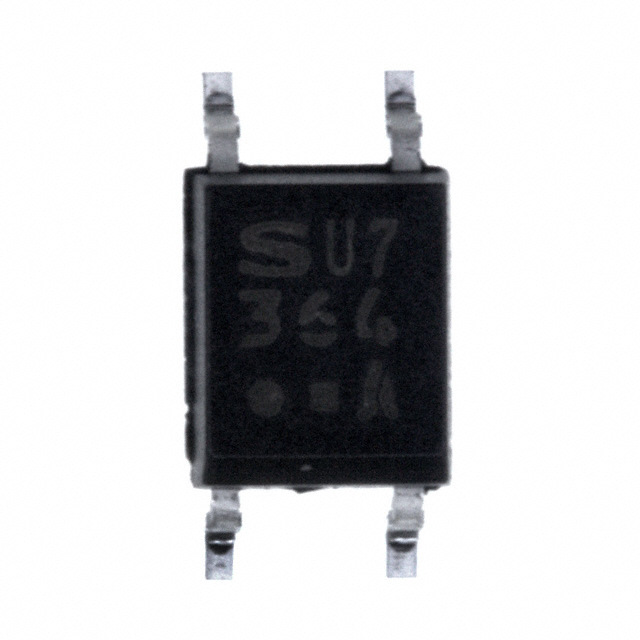

| 产品图片 |
|
| 产品型号 | PC364N1J000F |
| PCN设计/规格 | http://www.sharpsma.com/download/PCN-2013-0905-01pdf |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 供应商器件封装 | 4-Mini-Flat |
| 其它名称 | 425-2096-1 |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 1 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 80V |
| 电压-隔离 | 3750Vrms |
| 电流-DC正向(If) | 10mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 300% @ 500µA |
| 电流传输比（最小值） | 100% @ 500µA |
| 输入类型 | AC，DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
