Datasheet下载- 型号： PC123YJ0000F
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC123YJ0000F由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC123YJ0000F价格参考。Sharp MicroelectronicsPC123YJ0000F封装/规格：未分类， 暂无。您可以下载PC123YJ0000F参考资料、Datasheet数据手册功能说明书，资料中有PC123YJ0000F 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics（现为瑞萨电子旗下）的PC123YJ0000F是一款单通道、晶体管输出型光耦隔离器（光电耦合器），采用DIP-4封装，具有高隔离电压（Viso = 5,000 Vrms）、高电流传输比（CTR ≥ 50% @ IF = 5 mA）、快速响应（tON/tOFF ≈ 4/3 μs）及宽工作温度范围（–30°C 至 +100°C）等特性。 其典型应用场景包括： 1. 工业控制接口：用于PLC输入/输出模块中，隔离微控制器（如MCU）与高压/大电流执行端（如继电器、电磁阀、电机驱动器），防止噪声干扰和地电位差损坏低压电路； 2. 开关电源反馈回路：在AC-DC或DC-DC隔离电源中，配合TL431等基准源构成次级电压反馈通路，实现初级侧PWM控制器（如UC384x系列）的稳压调节； 3. 通信接口隔离：在RS-232/RS-485收发器前端提供信号电平转换与电气隔离，提升抗干扰能力与系统安全性； 4. 家电与白色家电控制：如空调、洗衣机主控板中，隔离用户操作信号（按键、传感器）与高压压缩机/加热模块驱动电路； 5. 医疗设备辅助隔离：在非生命支持类低风险设备中，用于信号隔离以满足基本安全标准（如IEC 60601-1的爬电距离与隔离要求）。 需注意：该器件为直流晶体管输出型，不适用于直接驱动交流负载或需双向导通的场合；若需更高可靠性或增强隔离等级，建议评估更新型号（如瑞萨后续兼容替代品）或增加外部保护电路。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATR 5KV TRANSISTOR 4-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | http://www.sharpsma.com/webfm_send/1372 |

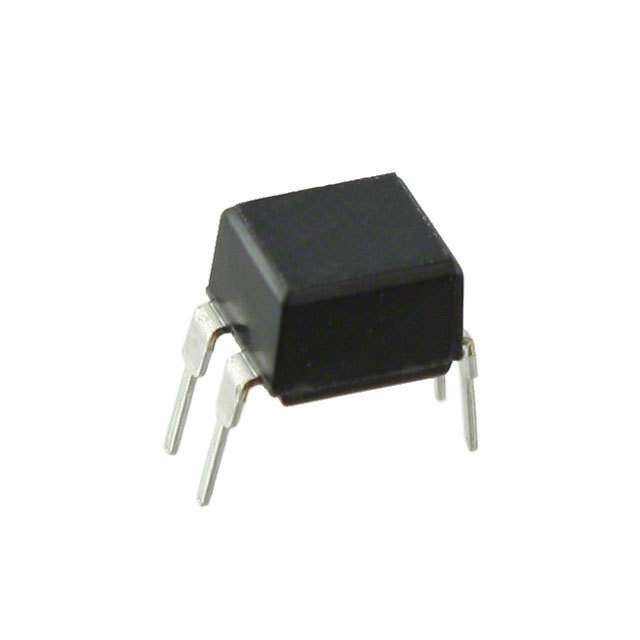

| 产品图片 |
|
| 产品型号 | PC123YJ0000F |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 供应商器件封装 | 4-DIP |
| 其它名称 | 425-2082-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 100 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 400% @ 5mA |
| 电流传输比（最小值） | 50% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
