Datasheet下载- 型号： PC123Y2
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供PC123Y2由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 PC123Y2价格参考。Sharp MicroelectronicsPC123Y2封装/规格：未分类， 暂无。您可以下载PC123Y2参考资料、Datasheet数据手册功能说明书，资料中有PC123Y2 详细功能的应用电路图电压和使用方法及教程。

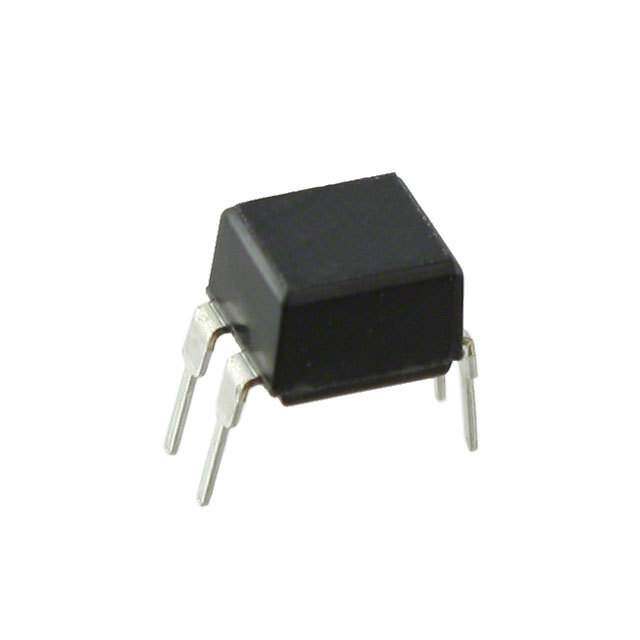

Sharp Microelectronics（现为瑞萨电子旗下）的PC123Y2是一款常用的直流输入、光电晶体管输出型光隔离器（光耦），具有高隔离电压（5000 Vrms）、高电流传输比（CTR ≥ 50% @ IF = 5 mA）、紧凑的DIP-4封装及宽工作温度范围（−30°C 至 +100°C）。 其典型应用场景包括： ✅ 工业控制：用于PLC输入/输出模块中，隔离现场传感器（如接近开关、光电开关）与控制器主电路，防止高压干扰或地环路影响； ✅ 电源管理：在开关电源（SMPS）反馈回路中，配合TL431等器件实现次级侧电压采样与初级侧PWM芯片（如UC3842）的隔离通信，保障安全与稳定性； ✅ 电机驱动与变频器：隔离MCU的PWM信号至IGBT/MOSFET栅极驱动电路，避免功率侧噪声窜入控制侧； ✅ 家电与白色家电：空调、洗衣机等设备中用于隔离微控制器与继电器、可控硅（TRIAC）负载控制电路，提升EMC性能与使用安全性； ✅ 通信接口保护：在RS-232/485等接口前端提供电平转换与电气隔离，增强抗浪涌和静电能力。 注：PC123Y2为非高速型（响应时间约4–18 μs），适用于kHz级以下信号隔离，不适用于高速数字通信（如USB、CAN）。设计时需注意CTR衰减、温度漂移及LED正向电流（推荐IF = 1–10 mA）以确保长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISOLATR 5KV TRANSISTOR 4-DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | PC123Y2 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 200mV |
| 上升/下降时间（典型值） | 4µs， 3µs |
| 供应商器件封装 | 4-DIP |
| 其它名称 | 425-1319-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 4-DIP（0.300"，7.62mm） |
| 工作温度 | -30°C ~ 100°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 50 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 70V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 250% @ 5mA |
| 电流传输比（最小值） | 100% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 晶体管 |
| 通道数 | 1 |
