Datasheet下载- 型号： P25LE-020S-DA
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供P25LE-020S-DA由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 P25LE-020S-DA价格参考。3MP25LE-020S-DA封装/规格：未分类， 暂无。您可以下载P25LE-020S-DA参考资料、Datasheet数据手册功能说明书，资料中有P25LE-020S-DA 详细功能的应用电路图电压和使用方法及教程。
3M P25LE-020S-DA 是一款矩形连接器，属于自由悬挂（Free Hanging）与面板安装（Panel Mount）双兼容型设计，适用于需灵活布线与可靠固定结合的工业场景。其典型应用场景包括： 1. 工业控制设备：用于PLC、HMI、伺服驱动器等控制单元的信号/电源接口，支持快速插拔与抗振动安装； 2. 测试测量仪器：在ATE（自动测试设备）或便携式检测仪中，作为模块化信号传输接口，兼顾现场接线便捷性与面板端稳固性； 3. 医疗设备外壳接口：满足IEC 60601安全要求的诊断设备（如监护仪、影像工作站）中，实现外部传感器或附件的即插即用连接； 4. 轨道交通与车载系统：在列车控制柜或车载终端中，应对宽温（-40℃~105℃）、高抗振及EMI敏感环境，提供IP防护等级适配的可靠连接； 5. 新能源设备：如光伏逆变器、储能BMS机柜的内部通信与状态监测线路，支持20芯差分/单端混合信号传输，具备良好屏蔽与插拔寿命（≥500次）。 该型号采用3M专利接触技术，确保低接触电阻与高可靠性；外壳为阻燃UL94-V0工程塑料，支持螺纹面板安装（M25×1.0）及线缆自由悬挂两种模式，便于系统集成与维护升级。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN SOCKET 20POS .050" GOLD |
| 产品分类 | 矩形连接器 - 自由悬挂，面板安装 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?66666UuZjcFSLXTt4X&ENXTaEVuQEcuZgVs6EVs6E666666--http://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSu7zK1fslxtUn8_9l8tZev7qe17zHvTSevTSeSSSSSS-- |

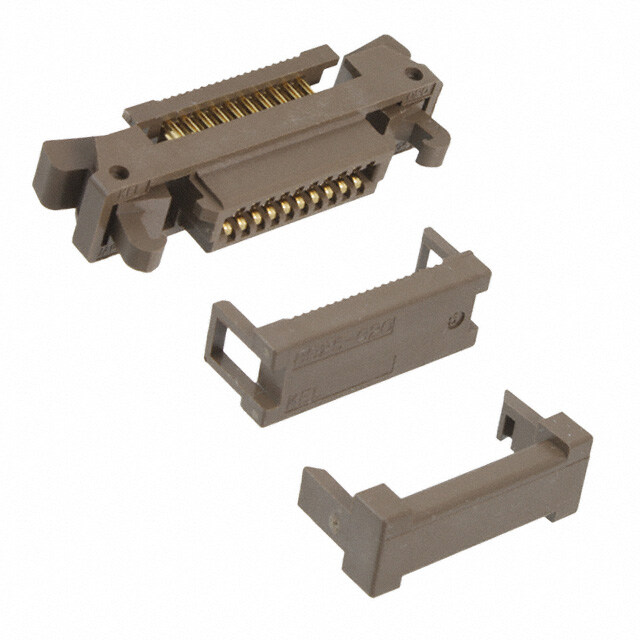

| 产品图片 |
|
| 产品型号 | P25LE-020S-DA |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | P25LE |
| 其它名称 | 5111166284 |
| 包装 | 散装 |
| 安装类型 | 自由悬挂 |
| 排数 | 2 |
| 排距 | - |
| 标准包装 | 210 |
| 特性 | 馈通，应力消除 |
| 电缆端接 | IDC |
| 紧固类型 | 锁定/弹出钩 |
| 线缆类型 | 带状缆线 |
| 线规 | 30 AWG |
| 触头类型 | 外罩触点 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 闪光 |
| 连接器类型 | 插口 |
| 配套产品 | /product-detail/zh/P50LE-020P1-RR1-DA/P50LE-020P1-RR1-DA-ND/1802280/product-detail/zh/P50LE-020P1-RR1-TGF/P50LE-020P1-RR1-TGF-ND/1240121 |
| 针脚数 | 20 |
| 间距 | 0.050"（1.27mm） |
| 颜色 | 棕 |
