Datasheet下载- 型号： P08-040HLTCW-E-G
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供P08-040HLTCW-E-G由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 P08-040HLTCW-E-G价格参考。3MP08-040HLTCW-E-G封装/规格：未分类， 暂无。您可以下载P08-040HLTCW-E-G参考资料、Datasheet数据手册功能说明书，资料中有P08-040HLTCW-E-G 详细功能的应用电路图电压和使用方法及教程。

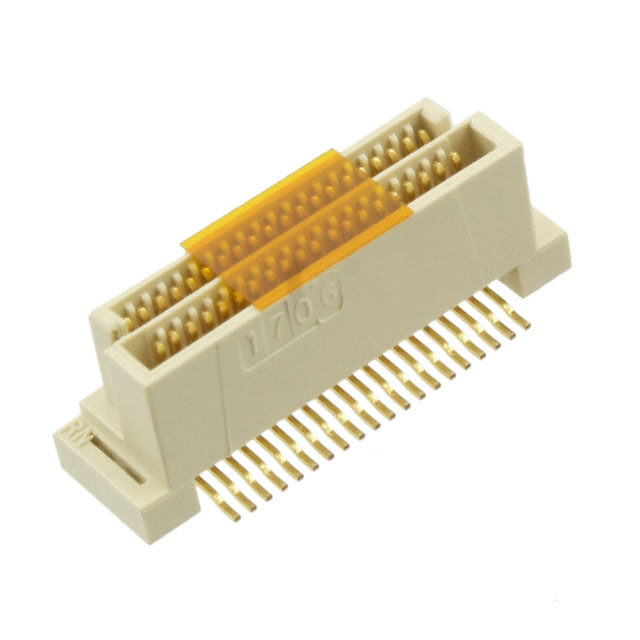

3M P08-040HLTCW-E-G 是一款高可靠性矩形板对板连接器，属于边缘型夹层式（Edge-Mount, Mezzanine）阵列，专为紧凑、高密度的垂直互连设计。其典型应用场景包括： - 工业控制设备：用于PLC模块、I/O扩展卡与主控板之间的可靠信号与电源传输，耐振动、抗冲击特性满足严苛工业环境要求； - 医疗电子设备：如便携式超声仪、监护仪内部主板与显示/传感子板间的连接，支持高速差分信号（兼容USB 2.0、UART等），且符合RoHS及生物相容性相关安全标准； - 通信与网络设备：在小型基站（Small Cell）、光模块转接板或交换机刀片式架构中，实现背板与功能子板间的低串扰、高插拔寿命（≥500次）连接； - 测试测量仪器：用于模块化仪器（如PXI/LXI平台）中高精度ADC/DAC板与控制器板的对接，0.8mm间距与双触点结构保障信号完整性与接触稳定性； - 汽车电子域控制器：在ADAS域控制器或智能座舱域内，连接MCU核心板与传感器接口板，通过AEC-Q200预认证（需结合具体产线批次确认），具备宽温工作能力（-40℃~105℃）。 该型号带防误插导向槽、免焊压接端子（适用于FR4硬板），支持自动化贴装，适用于空间受限但需长期稳定运行的嵌入式系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN HERMAPHROD 40POS .8MM SM |
| 产品分类 | 矩形 - 板对板连接器 - 阵列，边缘型，夹层式 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?mwsId=SSSSSu7zK1fslxtUn8_9l8tZev7qe17zHvTSevTSeSSSSSS-- |
| 产品图片 |
|
| 产品型号 | P08-040HLTCW-E-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | P08 |
| 其它名称 | 3M9673DKR |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 排数 | 2 |
| 接合堆叠高度 | 11.5mm |
| 板上高度 | 0.329"（8.35mm） |
| 标准包装 | 1 |
| 特性 | 板导轨，固定焊尾 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 8µin （0.20µm） |
| 连接器类型 | 无公形或母形之分，自配接 |
| 针脚数 | 40 |
| 间距 | 0.031"（0.80mm） |
