Datasheet下载- 型号： OPIA4010ATU
- 制造商： OPTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供OPIA4010ATU由OPTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 OPIA4010ATU价格参考。OPTEKOPIA4010ATU封装/规格：未分类， 暂无。您可以下载OPIA4010ATU参考资料、Datasheet数据手册功能说明书，资料中有OPIA4010ATU 详细功能的应用电路图电压和使用方法及教程。
OPIA4010ATU 是 TT Electronics/Optek Technology 推出的一款高速光隔离器（光电晶体管输出型），采用DIP-4封装，具备高隔离电压（≥5000 Vrms）、高共模抑制比（CMTI ≥ 10 kV/μs）及典型传播延迟约3 μs（上升/下降时间约2 μs），适用于需电气隔离与中速信号传输的工业场景。 典型应用场景包括： ✅ 工业PLC输入模块——隔离现场开关、传感器（如接近开关、限位开关）的24V DC信号，防止地环路干扰与高压窜入； ✅ 电机驱动与变频器控制——隔离MCU PWM信号或使能/故障反馈信号，保障主控系统安全； ✅ 电源管理——在AC-DC或DC-DC隔离电源中用于次级侧稳压反馈（如光耦+TL431架构的替代方案，但需注意其非线性特性，更适合数字通断而非精密模拟传输）； ✅ 医疗设备与测试仪器——满足IEC 60601等安规要求，实现患者连接电路与主控电路的可靠隔离； ✅ 通信接口隔离——如RS-232/RS-485收发器前端，提升抗噪能力与系统鲁棒性。 注意：该器件为非线性光电晶体管输出，不适用于模拟信号线性隔离（如电流检测），更适合数字电平转换、状态监测、启停控制等开关量应用。其CTR（电流传输比）典型值为50–150%，设计时需合理匹配LED驱动电流（推荐IF = 5–10 mA）以确保可靠饱和导通。
| 参数 | 数值 |
| 产品目录 | 隔离器半导体 |
| 描述 | OPTOISOLTR 5KV DARLINGTON 4-SMD晶体管输出光电耦合器 150mA 600-9000CRT% |
| 产品分类 | 光隔离器 - 晶体管，光电输出集成电路 - IC |
| 品牌 | Optek / TT Electronics |
| 产品手册 | |

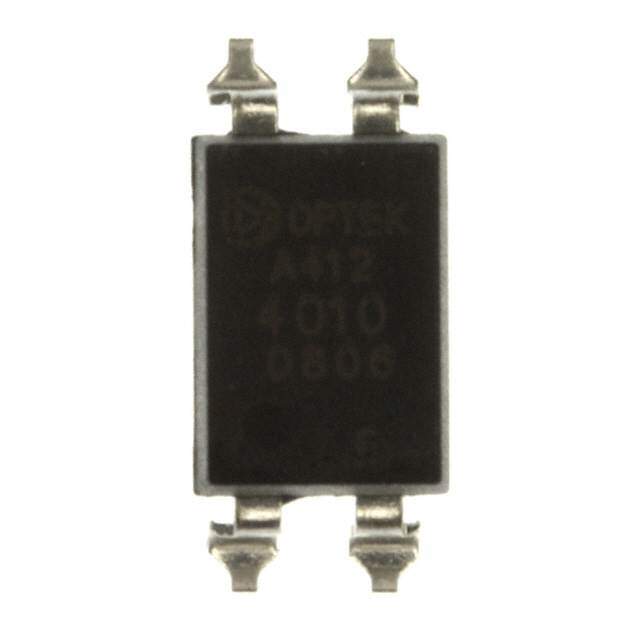

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光耦合器/光电耦合器,晶体管输出光电耦合器,Optek / TT Electronics OPIA4010ATU- |
| 数据手册 | |
| 产品型号 | OPIA4010ATU |
| Vce饱和值（最大值） | 1.5V |
| 上升/下降时间（典型值） | 60µs， 50µs |
| 产品种类 | 晶体管输出光电耦合器 |
| 供应商器件封装 | 4-SMD |
| 其它名称 | 365-1431 |
| 包装 | 管件 |
| 商标 | Optek / TT Electronics |
| 安装类型 | 表面贴装 |
| 封装 | Reel |
| 封装/外壳 | 4-SMD，鸥翼型 |
| 封装/箱体 | SMD-4 |
| 工作温度 | -30°C ~ 100°C |
| 工厂包装数量 | 2000 |
| 打开/关闭时间（典型值） | - |
| 最大功率耗散 | 200 mW |
| 最大反向二极管电压 | 4 V |
| 最大工作温度 | + 100 C |
| 最大正向二极管电压 | 1.4 V |
| 最大输入二极管电流 | 20 mA |
| 最大集电极/发射极电压 | 60 V |
| 最大集电极/发射极饱和电压 | 1.5 V |
| 最小工作温度 | - 30 C |
| 标准包装 | 100 |
| 正向电流 | 20 mA |
| 每芯片的通道数量 | 1 Channel |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 300V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 150mA |
| 电流传输比（最大值） | 9000% @ 1mA |
| 电流传输比（最小值） | 600% @ 1mA |
| 电流传递比 | 600 % to 9000 % |
| 绝缘电压 | 5000 Vrms |
| 输入类型 | DC |
| 输出类型 | 达林顿晶体管 |
| 输出设备 | Photodarlington |
| 通道数 | 1 |
