Datasheet下载- 型号： OPIA2210DTUE
- 制造商： OPTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供OPIA2210DTUE由OPTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 OPIA2210DTUE价格参考。OPTEKOPIA2210DTUE封装/规格：未分类， 暂无。您可以下载OPIA2210DTUE参考资料、Datasheet数据手册功能说明书，资料中有OPIA2210DTUE 详细功能的应用电路图电压和使用方法及教程。
OPIA2210DTUE 是 TT Electronics/Optek Technology 推出的一款高速、高隔离电压的光隔离器（光电晶体管输出型），采用 DIP-4 封装，具备 5000 Vrms 隔离耐压、典型 CTR（电流传输比）为 63–125%、响应时间约 4 µs（上升/下降），支持直流至约 100 kHz 的信号隔离传输。 其典型应用场景包括： ✅ 工业自动化控制——用于PLC输入模块中隔离现场开关、传感器（如接近开关、限位开关）的数字信号，防止地环路干扰和高压窜入； ✅ 开关电源反馈回路——在AC-DC或DC-DC隔离电源中，配合TL431等构成次级电压反馈通路，实现初级侧PWM控制器的稳压调节（需注意CTR衰减及温度稳定性）； ✅ 医疗设备安全隔离——满足IEC 60601-1基本绝缘要求，用于监护仪、输液泵等低压控制侧与患者连接电路之间的信号隔离； ✅ 电机驱动与逆变器——隔离微控制器（如MCU）发出的PWM使能/故障信号至IGBT/MOSFET驱动级，提升系统抗噪性与安全性； ✅ 通信接口电平转换与隔离——如RS-232/RS-485收发器前端，实现逻辑电平隔离与噪声抑制。 该器件不适用于高频模拟信号传输或线性放大场合（因光电晶体管非线性且温漂较大），亦不推荐用于直接驱动大负载（需外接缓冲晶体管）。使用时建议参考数据手册设计合适的LED限流电阻（典型IF=5–10 mA），并注意CTR随温度/老化衰减，预留足够设计余量。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOISO 5KV TRANS W/BASE 6DIP |
| 产品分类 | 光隔离器 - 晶体管，光电输出 |
| 品牌 | TT Electronics/Optek Technology |
| 数据手册 | |

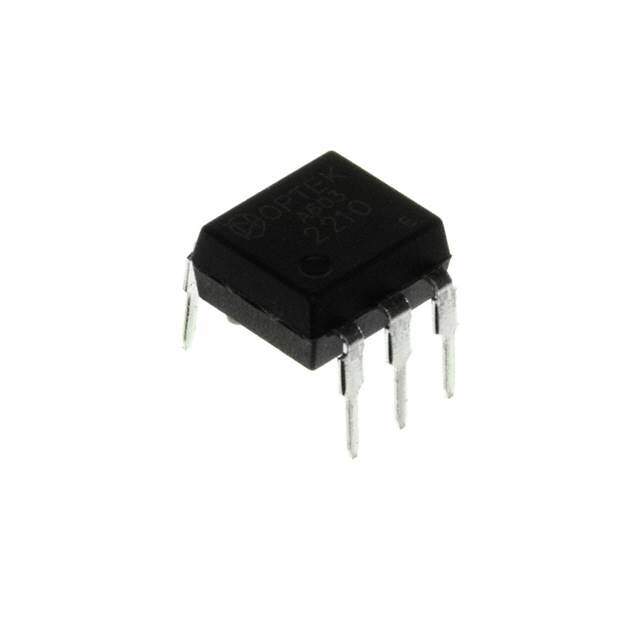

| 产品图片 |
|
| 产品型号 | OPIA2210DTUE |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| Vce饱和值（最大值） | 400mV |
| 上升/下降时间（典型值） | 2µs， 3µs |
| 供应商器件封装 | 6-DIP |
| 其它名称 | 365-1457 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 6-DIP（0.300"，7.62mm） |
| 工作温度 | -55°C ~ 125°C |
| 打开/关闭时间（典型值） | - |
| 标准包装 | 65 |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-输出（最大值） | 350V |
| 电压-隔离 | 5000Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-输出/通道 | 50mA |
| 电流传输比（最大值） | 600% @ 5mA |
| 电流传输比（最小值） | 50% @ 5mA |
| 输入类型 | DC |
| 输出类型 | 有基极的晶体管 |
| 通道数 | 1 |
