Datasheet下载- 型号： OPB70EWZ
- 制造商： OPTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供OPB70EWZ由OPTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 OPB70EWZ价格参考。OPTEKOPB70EWZ封装/规格：未分类， 暂无。您可以下载OPB70EWZ参考资料、Datasheet数据手册功能说明书，资料中有OPB70EWZ 详细功能的应用电路图电压和使用方法及教程。
OPB70EWZ 是 TT Electronics/Optek Technology 推出的一款反射式模拟输出光学传感器，采用红外LED发射器与集成光电晶体管接收器同侧封装结构，通过检测目标物体反射光强度实现非接触式距离/存在/表面特性感知。其输出为与反射光强成正比的模拟电流信号（典型0.1–2.5 mA），具备宽工作温度范围（–40°C 至 +85°C）和紧凑直插式封装（DIP-4），适合工业级应用。 典型应用场景包括： 1. 位置/接近检测：在自动化设备中检测金属或非金属部件是否到位（如打印机纸张边缘、装配线工件定位）； 2. 液位监测：配合浮子或反射片，用于储液罐、医疗输液泵等中低精度液位反馈； 3. 表面识别与分拣：依据不同材质/颜色对红外光的反射率差异，区分产品表面状态（如标签有无、涂层均匀性初判）； 4. 旋转编码与速度传感：搭配带孔/反光标记的码盘，实现电机转速或角度的模拟量粗略反馈（需外加信号调理）； 5. 安全防护辅助：在低速机械区域作简易防撞或人员靠近预警（非安全等级器件，不可替代IEC 61496认证传感器）。 需注意：该器件为模拟输出、无内置放大/比较功能，实际使用中通常需外接运放电路进行信号调理与A/D转换；对环境光较敏感，建议加装遮光罩或采用调制/同步采样设计提升抗干扰能力。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 传感器，变送器光电子产品 |
| 描述 | SENSOR REFLECTIVE W/RED LED光学开关（反射型，光电晶体管输出） Reflective Sensor |
| 产品分类 | 光学传感器 - 反射式 - 模拟输出光学开关 |
| 品牌 | Optek / TT Electronics |
| 产品手册 | |

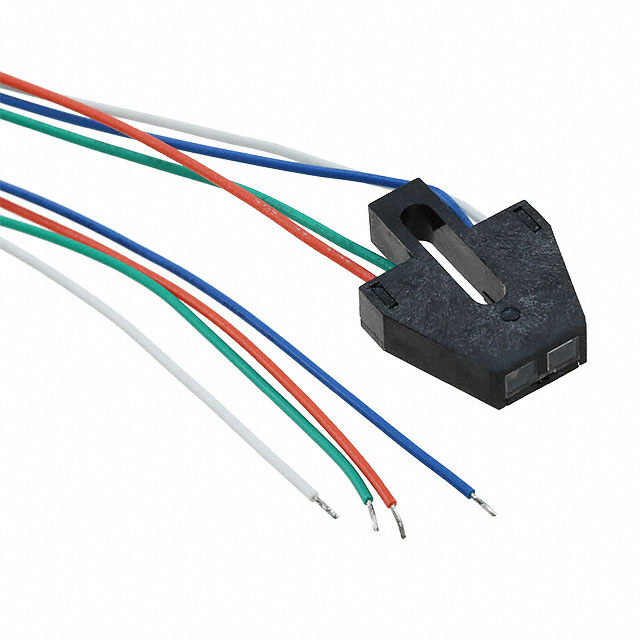

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 光学开关（反射型，光电晶体管输出）,Optek / TT Electronics OPB70EWZ- |
| 数据手册 | |
| 产品型号 | OPB70EWZ |
| 产品种类 | 光学开关（反射型，光电晶体管输出） |
| 包装 | 散装 |
| 反向电压 | 2 V |
| 响应时间 | - |
| 商标 | Optek / TT Electronics |
| 安装类型 | 底座安装 |
| 安装风格 | Wire |
| 封装 | Bulk |
| 封装/外壳 | 模块， 导线引线 |
| 工作温度 | -40°C ~ 80°C |
| 工厂包装数量 | 25 |
| 感应方式 | Reflective |
| 感应方法 | 反射 |
| 感应距离 | 3.8 mm |
| 最大工作温度 | + 80 C |
| 最大集电极电流 | 25 mA |
| 最小工作温度 | - 40 C |
| 标准包装 | 25 |
| 正向电压 | 1.7 V |
| 正向电流 | 40 mA |
| 波长 | 640 nm |
| 电压-集射极击穿（最大值） | 30V |
| 电流-DC正向(If) | 40mA |
| 电流-集电极(Ic)（最大值） | 25mA |
| 输出类型 | 晶体管 |
| 输出设备 | Phototransistor |
| 集电极—发射极最大电压VCEO | 30 V |
