Datasheet下载- 型号： NZX13C,133
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NZX13C,133由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NZX13C,133价格参考。NXP SemiconductorsNZX13C,133封装/规格：未分类， 暂无。您可以下载NZX13C,133参考资料、Datasheet数据手册功能说明书，资料中有NZX13C,133 详细功能的应用电路图电压和使用方法及教程。
NZX13C,133 是 NXP USA Inc.（恩智浦）推出的单齐纳二极管，标称稳压值为13 V（容差约±5%），功率为500 mW（典型DO-35玻璃封装），具有低动态阻抗和良好温度稳定性。其主要应用场景包括： 1. 电压基准与稳压：在低功耗模拟电路、传感器供电或MCU参考电压源中，提供稳定13 V基准，适用于对精度要求不苛刻但需成本优化的场合。 2. 过压保护（OVP）钳位：与TVS或限流电阻配合，用于保护后级IC（如微控制器IO口、运放输入端）免受瞬态过压（如ESD、感应浪涌）损害，将电压钳位于约13 V。 3. 电源稳压辅助：在简单线性稳压器（如78Lxx系列）的反馈或偏置电路中，作为分压/参考元件；或在开关电源的初级侧电压检测、光耦反馈回路中提供基准点。 4. 信号电平限制与整形：在音频或通信前端电路中，限制信号幅值，防止后续电路饱和；亦可用于简易波形箝位或限幅电路。 注：该器件属通用型齐纳管，不适用于高精度、低温漂或大电流稳压场景；设计时需注意功耗（P = Vz × Iz）及散热，避免长期工作在最大额定功率附近。其DO-35封装适合通孔焊接，广泛用于工业控制、家电、消费电子等中低端应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 13V 500MW ALF2 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

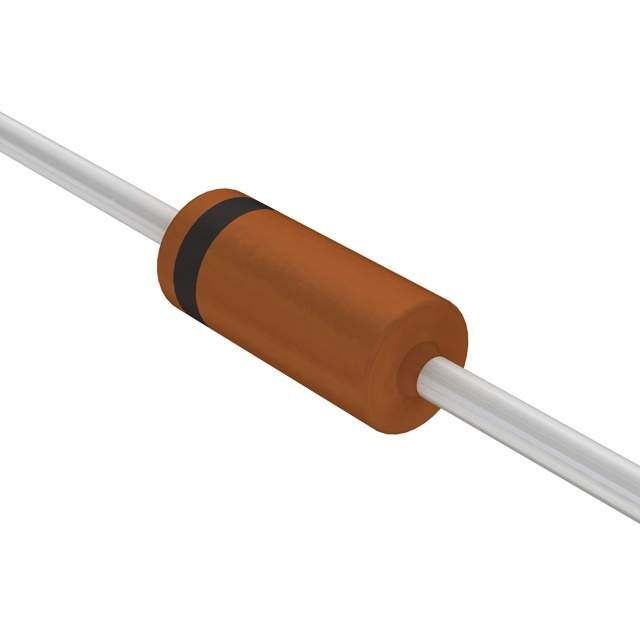

| 产品图片 |
|
| 产品型号 | NZX13C,133 |
| PCN其它 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.5V @ 200mA |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 8V |
| 供应商器件封装 | ALF2 |
| 其它名称 | 934061985133 |
| 功率-最大值 | 500mW |
| 包装 | 带盒（TB） |
| 安装类型 | 通孔 |
| 容差 | ±2% |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 工作温度 | -55°C ~ 175°C |
| 标准包装 | 10,000 |
| 电压-齐纳（标称值）(Vz) | 13V |
| 阻抗（最大值）(Zzt) | 35 欧姆 |
