Datasheet下载- 型号： NUF4105FCT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NUF4105FCT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NUF4105FCT1价格参考。ON SemiconductorNUF4105FCT1封装/规格：未分类， 暂无。您可以下载NUF4105FCT1参考资料、Datasheet数据手册功能说明书，资料中有NUF4105FCT1 详细功能的应用电路图电压和使用方法及教程。
NUF4105FCT1 是安森美（ON Semiconductor）推出的一款集成式 EMI/RFI 滤波器，采用 SOT-23-6 封装，内部集成 4 通道 LC 滤波网络（每通道含 1 个电容与 1 个磁珠），专为高速数字接口的电磁干扰抑制而设计。其典型应用场景包括：智能手机、平板电脑及可穿戴设备中 USB 2.0、MHL、HDMI DDC、SIM 卡接口、SD 卡插槽等高速低电压信号线的 EMI 滤波；在摄像头模组（如 MIPI CSI-2 数据线）和触摸屏接口（I²C 总线）中抑制高频噪声，提升信号完整性与抗扰度；亦适用于汽车信息娱乐系统（IVI）中车载 USB 或传感器通信线路的 CISPR 25 Class 5 级别 EMI 合规设计。该器件支持高达 300 MHz 的滤波频段，直流电阻低（典型值 0.8Ω/通道），电容值为 50pF±20%，具备优异的静电放电（ESD）防护能力（IEC 61000-4-2 ±8kV 接触放电），可替代分立 RC/LC 方案，节省 PCB 面积并简化设计。注意：不适用于需大电流或高功率滤波场景，且需配合合理布局（如滤波器靠近连接器放置、地平面完整）以发挥最佳效果。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 滤波器 |
| 描述 | IC FILTER EMI ARRAY 4CH FLIPCHIP |
| ESD保护 | 是 |
| 产品分类 | EMI/RFI 滤波器（LC、RC 网络） |
| 品牌 | ON Semiconductor |
| 数据手册 | |

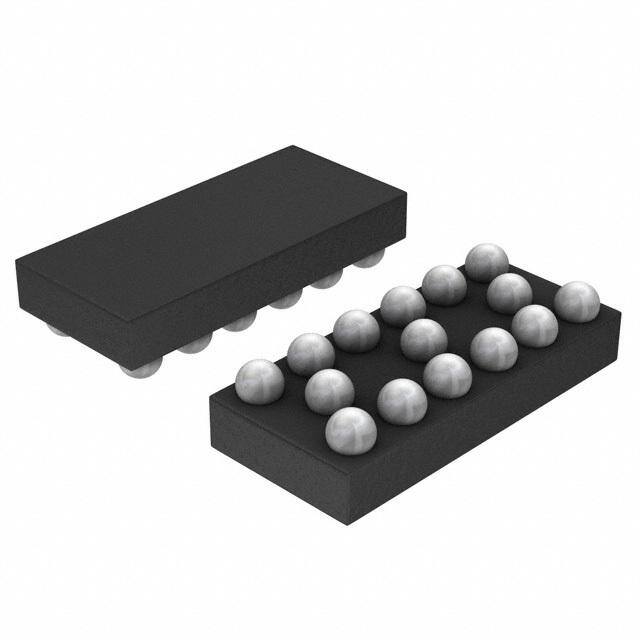

| 产品图片 |
|
| 产品型号 | NUF4105FCT1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 中心/截止频率 | - |
| 其它名称 | NUF4105FCT1OSCT |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.117" 长 x 0.052" 宽（2.96mm x 1.33mm） |
| 封装/外壳 | 15-WFBGA，FCBGA |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 移动设备的数据线路 |
| 技术 | RC（Pi） |
| 数值 | R = 100 欧姆，C = 53pF |
| 标准包装 | 1 |
| 滤波器阶数 | 2nd |
| 电流 | - |
| 电阻-通道(Ω) | 100 |
| 类型 | 低通 |
| 衰减值 | 40dB @ 800MHz ~ 2.2GHz |
| 通道数 | 4 |
| 高度 | 0.028"（0.70mm） |
