Datasheet下载- 型号： NTQD6968NR2
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTQD6968NR2由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTQD6968NR2价格参考。ON SemiconductorNTQD6968NR2封装/规格：未分类， 暂无。您可以下载NTQD6968NR2参考资料、Datasheet数据手册功能说明书，资料中有NTQD6968NR2 详细功能的应用电路图电压和使用方法及教程。
NTQD6968NR2 是安森美（ON Semiconductor）推出的双通道N沟道逻辑电平MOSFET阵列（采用SOT-563封装），具有低导通电阻（Rds(on)典型值约30mΩ @ Vgs=4.5V）、小尺寸、高集成度和逻辑兼容驱动特性。其典型应用场景包括： 1. 便携式电子设备电源管理：如智能手机、平板电脑中的负载开关、LED背光驱动或USB端口电源控制，双MOSFET结构可分别控制不同电源域，节省PCB空间。 2. DC-DC转换器同步整流：在降压型（Buck）转换器中作为同步整流管，提升效率（尤其在中低功率段），降低发热。 3. 电池供电系统保护与切换：用于双电池切换、充电路径管理或电池反向阻断（如主/备用电池自动切换电路）。 4. 电机驱动与IO接口保护：适用于小型直流电机（如风扇、振动马达）的H桥半桥驱动，或I²C/SPI等数字接口的电平转换与ESD隔离缓冲。 5. LED驱动与RGB调光控制：双通道独立控制多路LED串，支持PWM调光，适用于智能照明模块或指示灯阵列。 该器件支持3.3V/5V逻辑电平直接驱动，无需额外驱动电路；SOT-563封装（1.6×1.6mm）适合高密度布局；符合AEC-Q101（部分批次），亦可用于车规级辅助电子模块（如座舱传感器供电）。需注意其额定电压为30V，连续漏极电流约3.5A（Tc=25℃），设计时应合理散热并留有余量。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET 2N-CH 20V 6.2A 8TSSOP |
| 产品分类 | FET - 阵列 |
| FET功能 | 逻辑电平门 |
| FET类型 | 2 个 N 沟道（双） |
| 品牌 | ON Semiconductor |
| 数据手册 | |

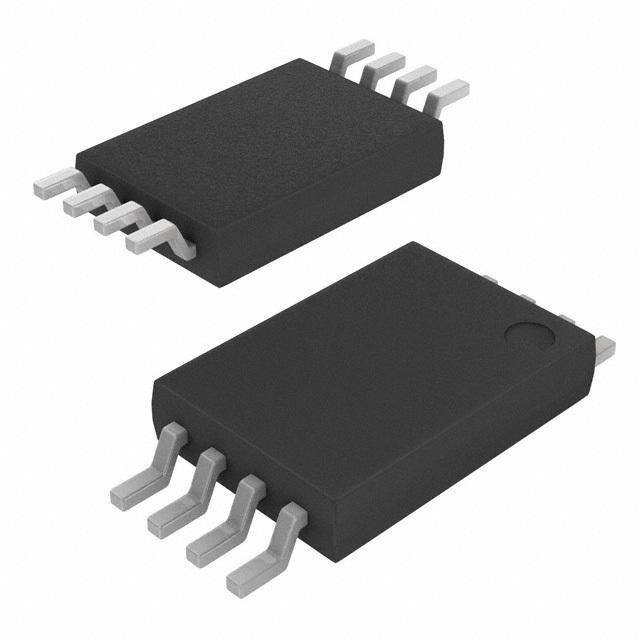

| 产品图片 |
|
| 产品型号 | NTQD6968NR2 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 1.2V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 630pF @ 16V |
| 不同Vgs时的栅极电荷(Qg) | 17nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 22 毫欧 @ 7A，4.5V |
| 供应商器件封装 | 8-TSSOP |
| 其它名称 | Q2261888 |
| 功率-最大值 | 1.39W |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-TSSOP（0.173"，4.40mm 宽） |
| 标准包装 | 4,000 |
| 漏源极电压(Vdss) | 20V |
| 电流-连续漏极(Id)（25°C时） | 6.2A |
